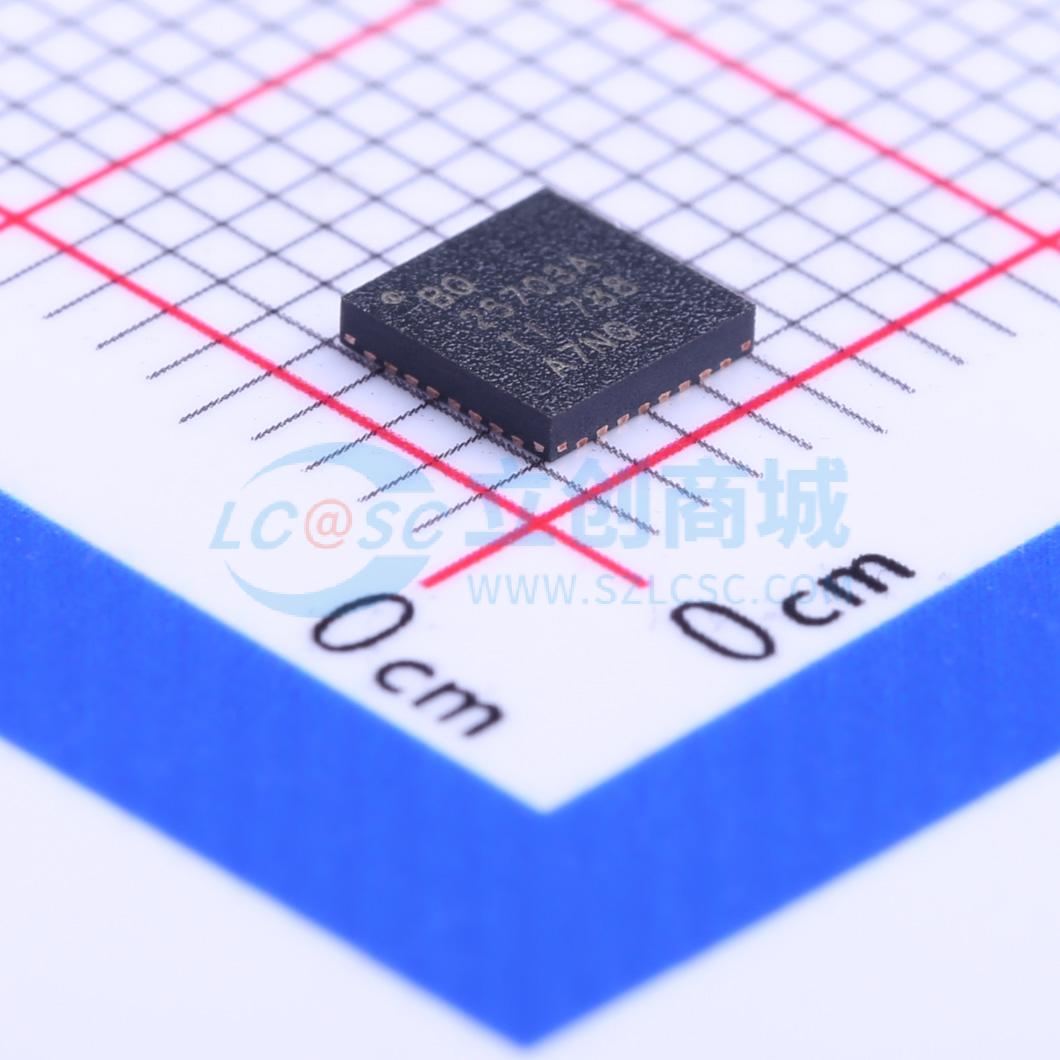

温馨提醒：图片仅供参考，商品以实物为准

BQ25703ARSNR

具备系统电源监测和处理器过热监测功能的多化学体系电池升降压充电控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ25703A 具有系统功率监控器和处理器的 I2C 1 至 4 节 NVDC 降压/升压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ25703ARSNR
商品编号: C188229
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~24V
	最大充电电流	6.35A
	充电饱和电压	16.8V
	电池类型	镍镉电池；镍氢电池；磷酸铁锂电池；铅酸电池；锂电池

商品概述

bq25703A是一款同步NVDC电池降压-升压充电控制器，为空间受限的多化学体系电池充电应用提供了低元件数量、高效率的解决方案。 NVDC - 1配置允许系统在电池电压下调节，但不会降至系统最低电压以下。即使电池完全放电或移除，系统仍能继续运行。当负载功率超过输入源额定值时，电池进入补充模式，防止输入源过载。 bq25703A可从多种输入源为电池充电，包括USB适配器、高压USB PD电源和传统适配器。上电期间，充电器根据输入源和电池状态将转换器设置为降压、升压或降压 - 升压配置。充电器可在无主机控制的情况下自动在降压、升压和降压 - 升压配置之间转换。在没有输入源的情况下，bq25703A支持从1至4节电池的即插即用（OTG）功能，可在VBUS上产生4.48 V至20.8 V的电压。在OTG模式下，充电器调节输出电压和输出电流。 bq25703A监控适配器电流、电池电流和系统功率。灵活编程的PROCHOT输出在需要时可直接连接到CPU进行降频。

商品特性

可从多种输入源为1至4节电池充电
3.5 V至24 V的输入工作电压，支持USB2.0、USB 3.0、USB 3.1（Type C）和USB_PD输入电流设置
降压和升压操作之间无缝转换
输入电流和电压调节（IDPM和VDPM），防止源过载
用于CPU降频的功率/电流监控
全面的PROCHOT配置文件，符合IMVP8标准
输入和电池电流监控
系统功率监控，符合IMVP8标准
窄VDC（NVDC）功率路径管理
无电池或电池深度放电时即时开机
适配器满载时电池为系统补充电量
补充模式下的理想二极管操作
利用电池为USB端口上电（USB OTG）
输出4.48 V至20.8 V，与USB PD兼容
输出电流限制高达6.35 A
800 kHz或1.2 MHz可编程开关频率，适用于1 μH至2.2 μH的低剖面电感
I2C（bq25703A）端口，用于优化系统性能和状态报告
无需EC控制，通过硬件引脚设置输入电流限制
高精度调节和监控
±0.5%充电电压调节
±2%输入/充电电流调节
±2%输入/充电电流监控
±5%功率监控
热关断
输入、系统、电池过压保护
MOSFET电感过流保护
低电池静态电流
输入电流优化器（ICO），以提取最大输入功率
可对任何化学体系电池充电：Li+、LiFePO4、NiCd、NiMH、铅酸电池
封装：32引脚4×4 WQFN

应用领域

无人机
蓝牙音箱
IP摄像机
可拆卸笔记本电脑和平板电脑
移动电源
工业和医疗设备
带可充电电池的便携式设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	电池节数	1~4
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	22uA
	接口类型	I2C
