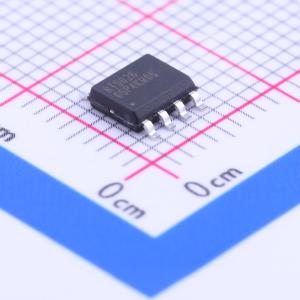

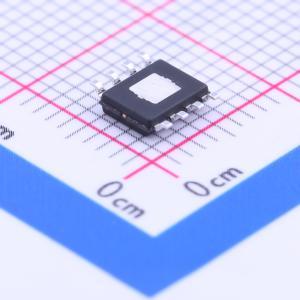

温馨提醒：图片仅供参考，商品以实物为准

RT9026GSP

DDR端接稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DDR 总线终端电压调节器
品牌名称: RICHTEK(立锜)
商品型号: RT9026GSP
商品编号: C188255
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

RT9026是一款3A灌/拉电流跟踪终端调节器，专为低成本、低外部元件数量的系统设计。RT9026具备高速运算放大器，可提供快速的负载瞬态响应，仅需20μF的陶瓷输出电容。RT9026支持远端采样功能，具备为DDRI/II/III和低功耗DDRIII/DDRIV VTT总线终端供电所需的所有特性，符合JEDEC规范。此外，RT9026集成了睡眠状态控制功能，可在S3（挂起到内存）模式下使VTT处于高阻态，在S5（关机）模式下实现VTT和VTTREF软关断。RT9026提供散热效率高的SOP-8（外露焊盘）、MSOP-10（外露焊盘）和WDFN-10L 3x3封装。

商品特性

支持DDRI、DDRII、DDRIII、低功耗DDRIII和DDRIV要求。DDRI和DDRII灌/拉电流为3A；DDRIII灌/拉电流为2A；低功耗DDRIII灌/拉电流为1.5A；低功耗DDRIV灌/拉电流为1.2A。
输入电压范围：3.15V至5.5V
VLDOIN电压范围：1.2V至3.3V
仅需20μF陶瓷输出电容
支持S3模式下高阻态和S5模式下软关断
集成分压器，可跟踪VTT和VTTREF的1/2 VDDQSNS
远端采样（VTTSNS）
VTT和VTTREF精度为±20mV
10mA缓冲参考（灌/拉电流）（VTTREF）
内置软启动
过流保护
热关断保护
SOP-8（外露焊盘）、MSOP-10（外露焊盘）和10引脚WDFN封装
符合RoHS标准且无卤

应用领域

DDRI/II/III和低功耗DDRIII/DDRIV内存终端
SSTL-2、SSTL-18
HSTL终端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	600mV~1.65V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	-
	特性	欠压锁定；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
