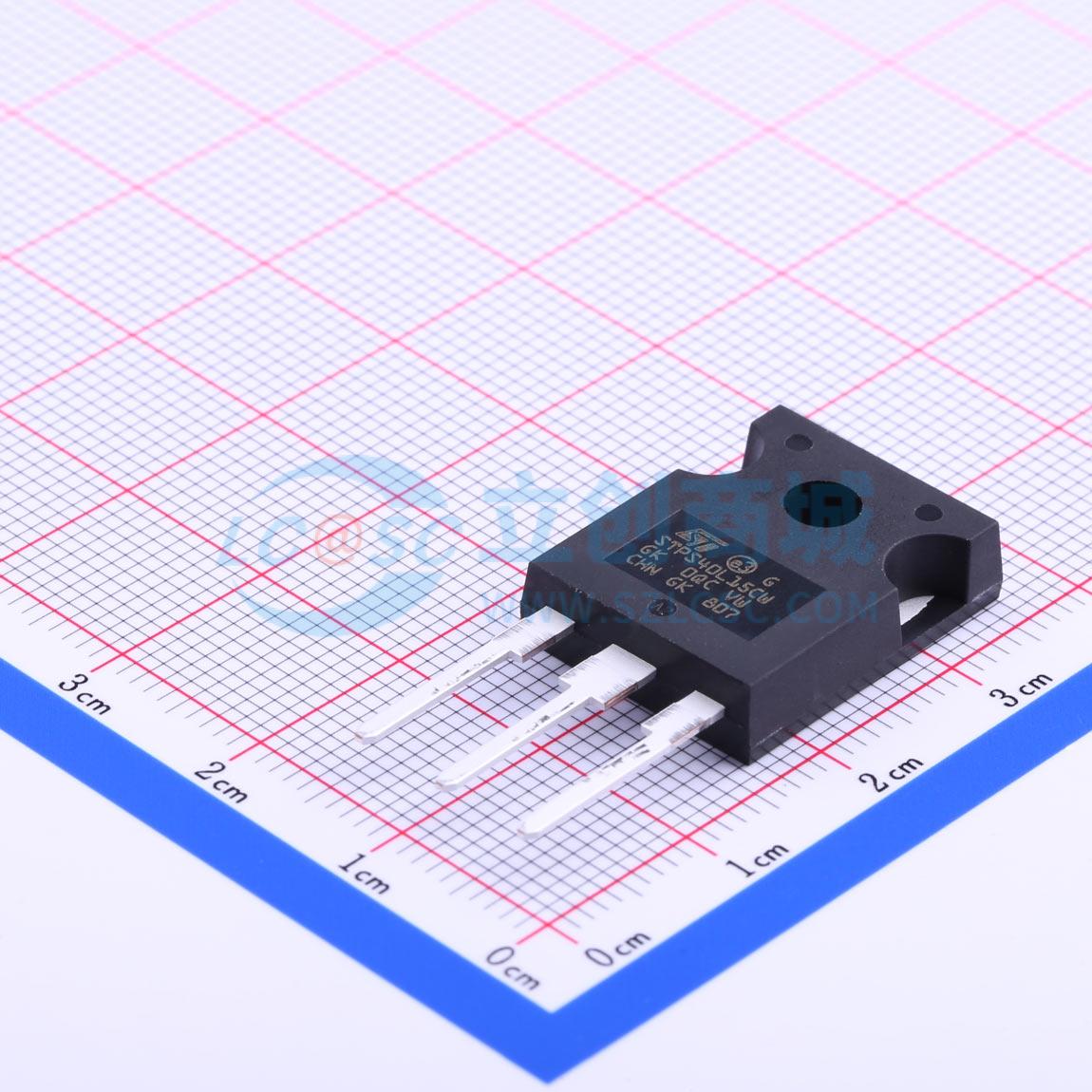

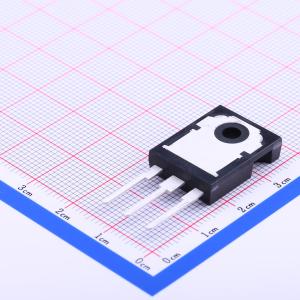

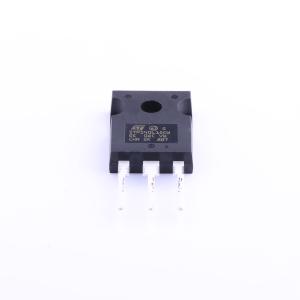

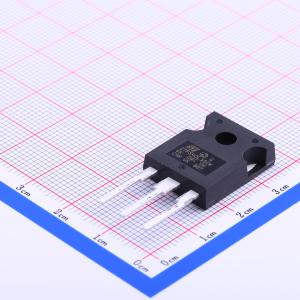

温馨提醒：图片仅供参考，商品以实物为准
STPS40L15CW
电压:15V 电流:20A
- 描述
- 15 V、40 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40L15CW
- 商品编号
- C188233
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 410mV@19A | |
| 直流反向耐压(Vr) | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 6mA@15V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 310A |
商品概述
双中心抽头肖特基整流器，封装为TO-220AB（型号STPS40L15CT）和TO-247（型号STPS40L15CW），特别适用于容错电源设备中的OR-ing二极管。
商品特性
- 极低的正向压降，可减少功耗并缩小散热片尺寸
- 反向电压适用于3V、5V和12V电源轨的OR-ing
- 具有规定的雪崩能力
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- TO-220AB的推荐扭矩值为0.4至0.6 N·m
- TO-247的推荐扭矩值为0.9至1.2 N·m
- 评估传导损耗可使用公式P=0.18×IF(AV)+0.008 IF(RMS)
应用领域
- 容错电源设备中的OR-ing二极管
