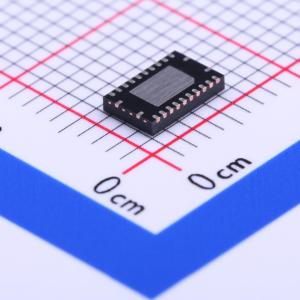

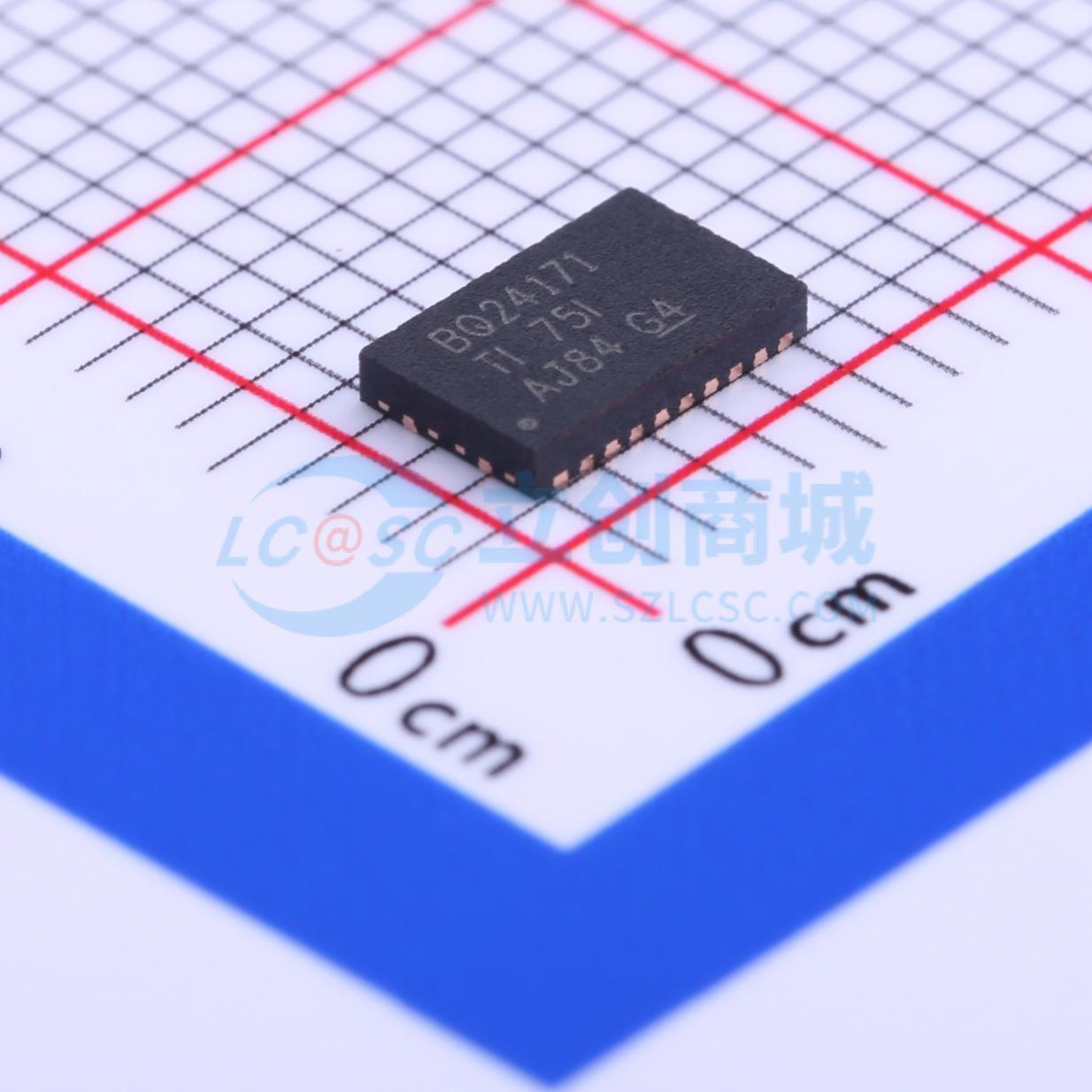

BQ24171RGYR

JEITA兼容的独立式锂离子/聚合物电池充电器，带集成MOSFET和电源路径选择器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24171 符合 JEITA 标准且具有电源路径的独立 1 至 3 节 4A 同步降压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24171RGYR
商品编号: C188639
商品封装: VQFN-24-EP(3.6x5.6)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

bq24171 器件是一款高度集成的独立式锂离子和锂聚合物开关模式电池充电器，内置两个 N 沟道功率 MOSFET。该器件提供一个固定频率的同步 PWM 控制器，可高精度调节输入电流、充电电流和电压。bq24171 可密切监测电池组温度，仅在符合 JEITA 曲线的温度范围内进行充电，低温时降低充电速率，高温时降低充电电压。bq24171 分三个阶段对电池进行充电：预充电、恒流充电和恒压充电。bq24171 可对多达 3 节串联电池进行充电，且电池电压可调。 bq24171 分三个阶段对电池进行充电：预充电、恒流充电和恒压充电。该器件最多可对三节串联锂离子电池进行充电，且参数可调。当充电电流降至快速充电电流的 10%时，充电终止。可编程充电定时器提供安全备份功能。若电池电压降至内部阈值以下，bq24171 会自动重启充电周期；当输入电压低于电池电压时，器件进入低静态电流睡眠模式。 bq24171 具备动态功率管理（DPM）功能，当达到输入功率限制时，可降低充电电流，避免适配器过载。高精度电流检测放大器可精确测量输入电流。

商品特性

兼容 JEITA 的电池温度检测
1.6MHz 同步开关模式充电器，内置 4A N 沟道 MOSFET
效率高达 94%
30V 输入额定电压，具备可调过压保护
4.5V 至 17V 输入工作电压
电池充电电压可调
可对多达 3 节串联电池进行充电
高度集成
适配器和电池之间的自动电源路径选择器
动态功率管理
集成 20V 开关 MOSFET
集成自举二极管
内部环路补偿
内部数字软启动
安全热调节环路可降低电流，将结温限制在 120°C
热关断
电池热敏电阻检测
高温/低温充电暂停和电池检测输入
具备可编程阈值的过压保护
逐周期电流限制精度
±0.5%充电电压调节精度
±4%充电电流调节精度
±4%输入电流调节精度
移除适配器时，电池电流小于 15μA
连接适配器且充电禁用时，输入电流小于 1.5mA
小型 QFN 封装
24 引脚、5.5mm×3.5mm QFN 封装

应用领域

平板电脑
上网本和超移动计算机
便携式数据采集终端
便携式打印机
医疗诊断设备
电池仓充电器
备用电池系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~17V
	最大充电电流	4A
	充电饱和电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	3
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	15uA
