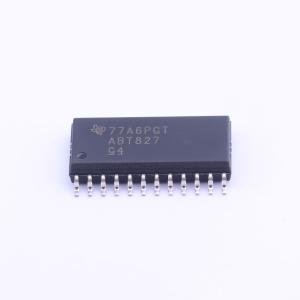

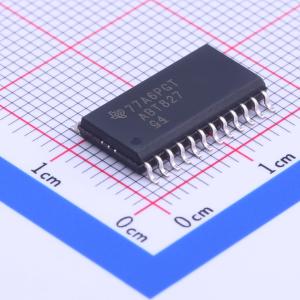

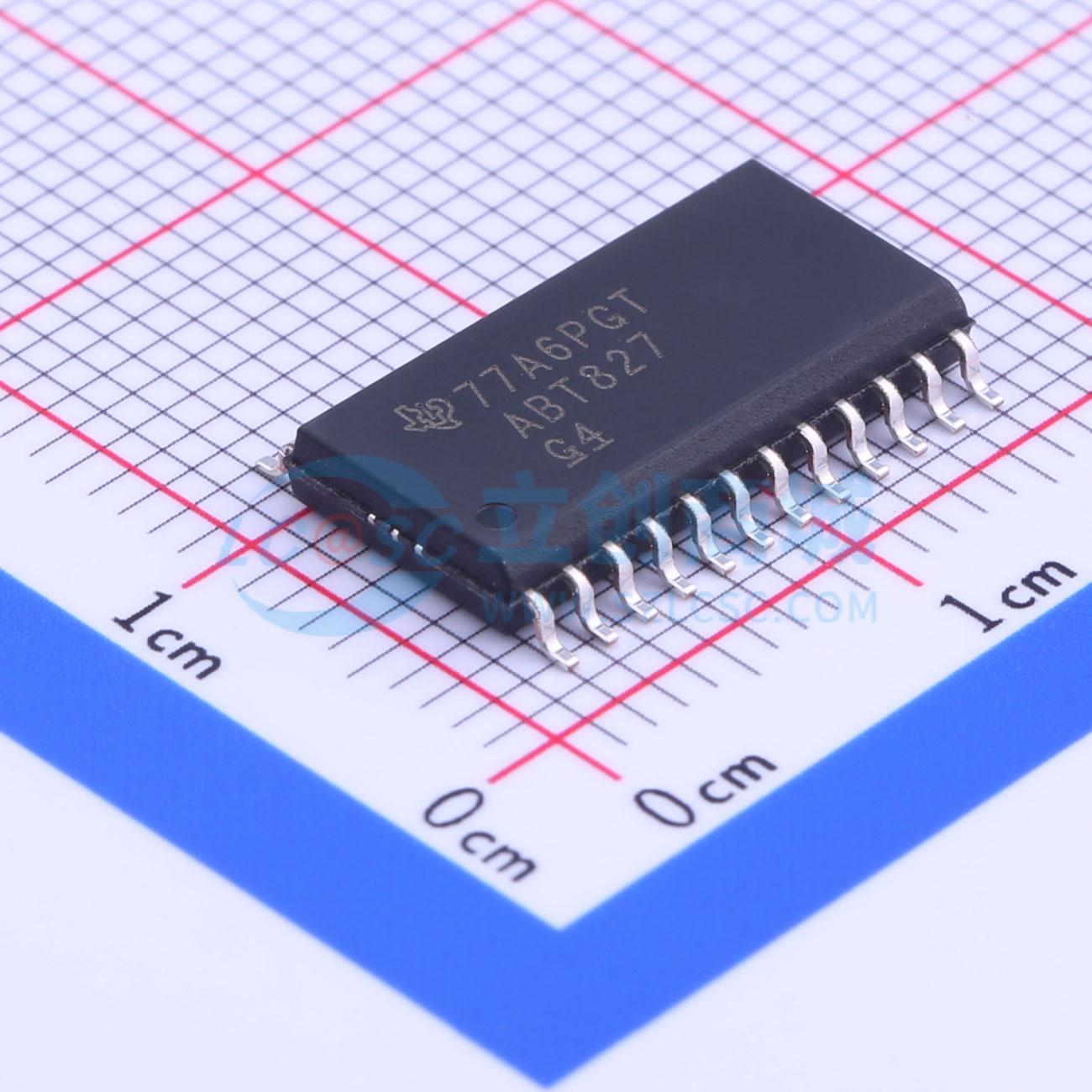

SN74ABT827DWR

描述: SN74ABT827 具有 TTL 兼容型 CMOS 输入和三态输出的 10 通道、4.5V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ABT827DWR
商品编号: C188645
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 0.857克(g)

商品参数

商品概述

这些10位缓冲器或总线驱动器为宽数据路径或携带奇偶校验的总线提供高性能总线接口。三态控制门是带有低电平有效输入的2输入与门，因此如果任意一个输出使能（OE1 或 OE2）输入为高电平，所有10个输出都将处于高阻态。ABT827 在输出端提供真实数据。当VCC在0 V至2.1 V之间时，器件在上电或掉电期间处于高阻态。如需在2.1 V以上确保高阻态，OE应通过上拉电阻接至VCC；电阻的最小值由驱动器的灌电流能力决定。SN74ABT827的工作温度范围为-40℃至85℃。

商品特性

采用EPIC-IIB™ BiCMOS设计，可大幅降低功耗
直通架构可优化PCB布局
闩锁性能超过500 mA，符合JEDEC标准JESD-17
输出接地反弹(VOLP)典型值小于1 V（VCC = 5 V，TA = 25℃）
上电和掉电期间保持高阻态
高驱动输出（-32-mA IOH，64-mA IOL）
提供多种封装选项，包括塑料小外形（DW）、收缩小外形（DB）、薄收缩小外形（PW）、陶瓷芯片载体（FK）、塑料（NT）和陶瓷（JT）双列直插封装

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.5V~5.5V
	元件数	1
	每个元件位数	10
	通道类型	单向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74ABT
	工作温度	-40℃~+85℃
	静态电流(Iq)	250uA
	传播延迟(tpd)	-
	功能特性	掉电隔离；输出使能
