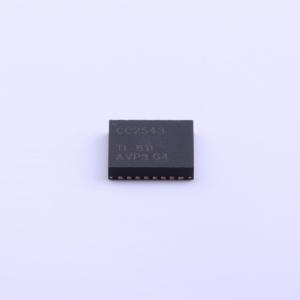

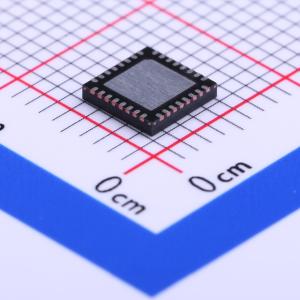

CC2543RHBR
2.4 GHz射频应用系统级芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC2543 2.4GHz 射频超值系列 SoC，具有 32kB 闪存、16 GPIO、I2C、SPI 和 UART
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2543RHBR
- 商品编号
- C187915
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.379GHz~2.496GHz | |
| 接口类型 | I2C；USART；SPI | |
| 工作电压 | 2V~3.6V | |
| 输出功率 | 5dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 26mA | |
| 灵敏度 | -98dBm | |
| 接收电流 | 21.2mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
CC2543是一款优化的片上系统（SoC）解决方案，数据速率高达2Mbps，且物料成本低。CC2543将领先的射频收发器的卓越性能与单周期8051兼容CPU、32KB系统内可编程闪存、高达1KB的RAM以及许多其他强大功能相结合。CC2543具有高效的电源模式，在RAM和寄存器保持状态下电流低于1μA，非常适合需要超低功耗的低占空比系统。工作模式之间的短转换时间进一步确保了低能耗。 CC2543与CC2541/CC2544/CC2545兼容。它采用5mm×5mm QFN32封装，具备SPI/UART/I2C接口。CC2543配有完整的参考设计。 该器件适用于无线消费和人机接口设备（HID）应用。CC2543专为无线鼠标等外围设备量身定制。
商品特性
- 单芯片2.4GHz射频收发器和微控制器
- 支持250kbps、500kbps、1Mbps和2Mbps数据速率
- 出色的链路预算，无需外部前端即可实现远距离通信
- 可编程输出功率高达5dBm
- 出色的接收器灵敏度（2Mbps时为–90dBm，250kbps时为–98dBm）
- 适用于符合全球射频法规的系统：ETSI EN 300 328和EN 300 440类别2（欧洲）、FCC CFR47第15部分（美国）以及ARIB STD - T66（日本）
- 精确的接收信号强度指示（RSSI）功能
- 外部元件少
- 引脚布局适用于单层PCB应用
- 提供参考设计
- 32引脚5mm×5mm QFN封装（16个通用I/O引脚）
- 活动模式接收最佳性能：21.2mA
- 活动模式发射（0dBm）：26mA
- 电源模式1（5μs唤醒）：235μA
- 电源模式2（睡眠定时器开启）：0.9μA
- 电源模式3（外部中断）：0.4μA
- 宽电源电压范围（2V至3.6V）
- 所有电源模式下全RAM和寄存器保持
- 具有代码预取功能的高性能低功耗8051微控制器内核
- 32KB闪存程序存储器
- 1KB SRAM
- 硬件调试支持
- 广泛的基带自动化功能，包括自动确认和地址解码
- 双通道直接内存访问（DMA），可访问所有存储区域和外设
- 通用定时器（一个16位、两个8位）
- 40位无线电定时器
- 红外生成电路
- 多个振荡器：32MHz晶体振荡器（XOSC）、16MHz内部振荡器（RCOSC）、32kHz内部振荡器（RCOSC）
- 带捕获功能的32kHz睡眠定时器
- AES安全协处理器
- UART/SPI/I²C串行接口
- 16个通用I/O引脚（3个引脚驱动强度为20mA，其余引脚驱动强度为4mA）
- 看门狗定时器
- 真随机数发生器
- 模数转换器（ADC）和模拟比较器
应用领域
- 专有2.4GHz系统
- 人机接口设备（键盘、鼠标）
- 消费电子
