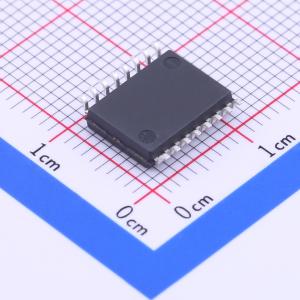

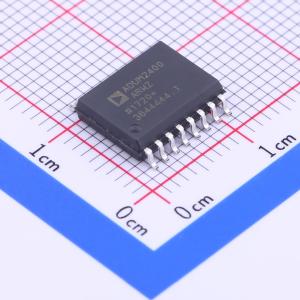

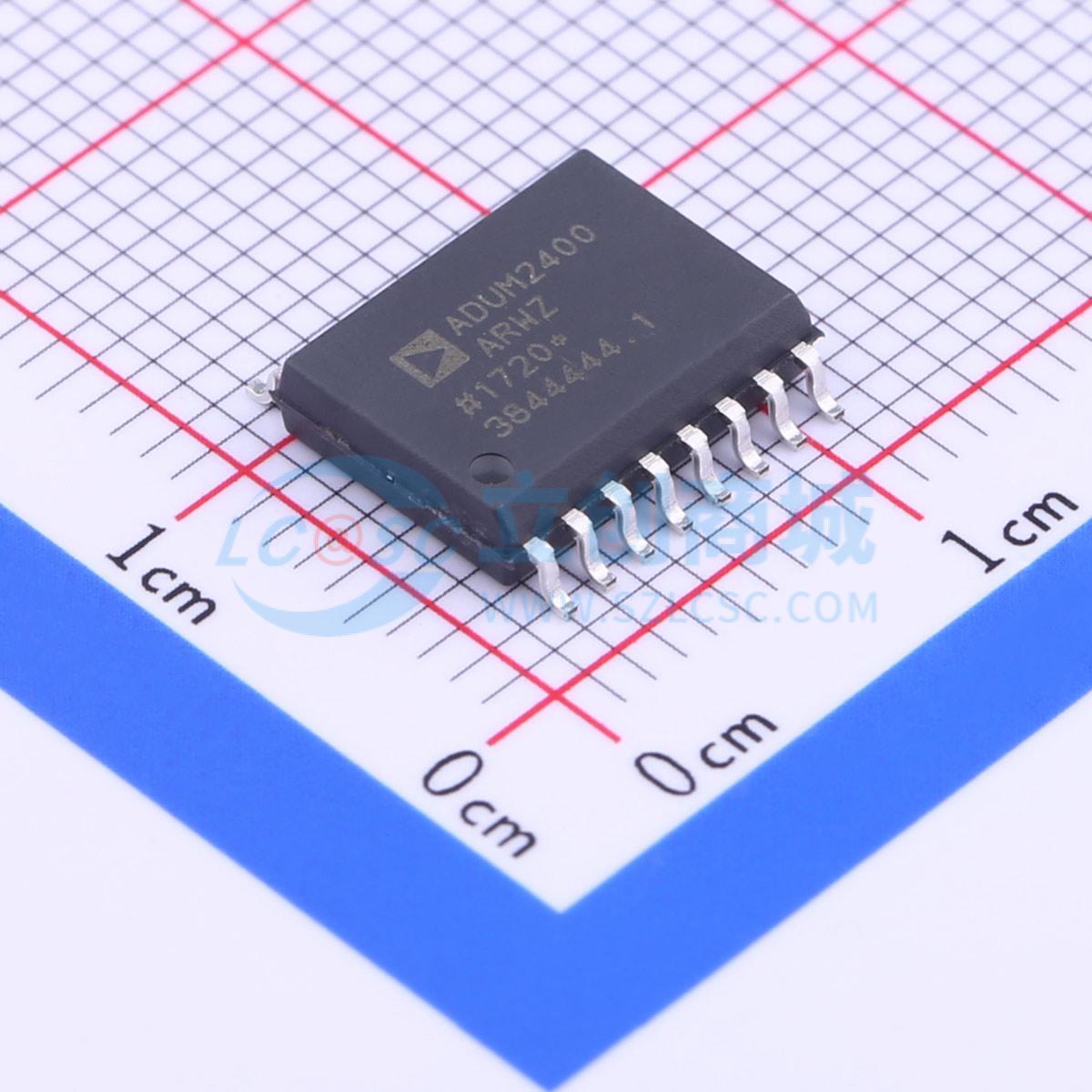

ADUM2400ARWZ-RL

ADuM2400/ADuM2401/ADuM2402是基于iCoupler技术的4通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备卓越的性能特点，优于光耦合器等替代产品。 通过避免使用LED和光电二极管，iCoupler器件消除了与光耦合器相关的常见设计难题。iCoupler简单的数字接口和稳定的性能特点，消除了典型光耦合器在电流传输比不确定、传输函数非线性以及温度和寿命影响方面的问题。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一到六分之一。 ADuM2400/ADuM2401/ADuM2402隔离器以多种通道配置和数据速率提供四个独立的隔离通道。ADuM2400/ADuM2401/ADuM2402型号的任一侧电源电压范围为2.7 V至5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。此外，ADuM2400/ADuM2401/ADuM2402具有低脉冲宽度失真（CRWZ等级小于2 ns）和紧密的通道间匹配（CRWZ等级小于2 ns）。ADuM2400/ADuM2401/ADuM2402隔离器具有专利刷新功能，可确保在无输入逻辑转换以及上电/掉电情况下的直流正确性。

• 低功耗运行
• 5 V工作电压
• 0 Mbps至2 Mbps时，每通道最大1.0 mA
• 10 Mbps时，每通道最大3.5 mA
• 90 Mbps时，每通道最大31 mA
• 3 V工作电压
• 0 Mbps至2 Mbps时，每通道最大0.7 mA
• 10 Mbps时，每通道最大2.1 mA
• 90 Mbps时，每通道最大20 mA
• 双向通信
• 3 V/5 V电平转换
• 高温运行：105℃
• 高数据速率：直流至90 Mbps（NRZ）
• 精确的时序特性
• 最大脉冲宽度失真2 ns
• 最大通道间匹配2 ns
• 高共模瞬态抗扰度：>25 kV/μs
• 输出使能功能
• 16引脚SOIC宽体封装版本（RW - 16）
• 16引脚SOIC宽体增强爬电距离版本（RI - 16）
• 安全和法规认证（RI - 16封装）
• UL认证：根据UL 1577标准，5000 V rms持续1分钟
• CSA组件验收通知5A
• IEC 60601 - 1：250 V rms（加强绝缘）
• IEC 60950 - 1：400 V rms（加强绝缘）
• VDE合格证书
• DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12
• VORM = 846V峰值

• 通用、高压、多通道隔离
• 医疗设备
• 电机驱动器
• 电源
