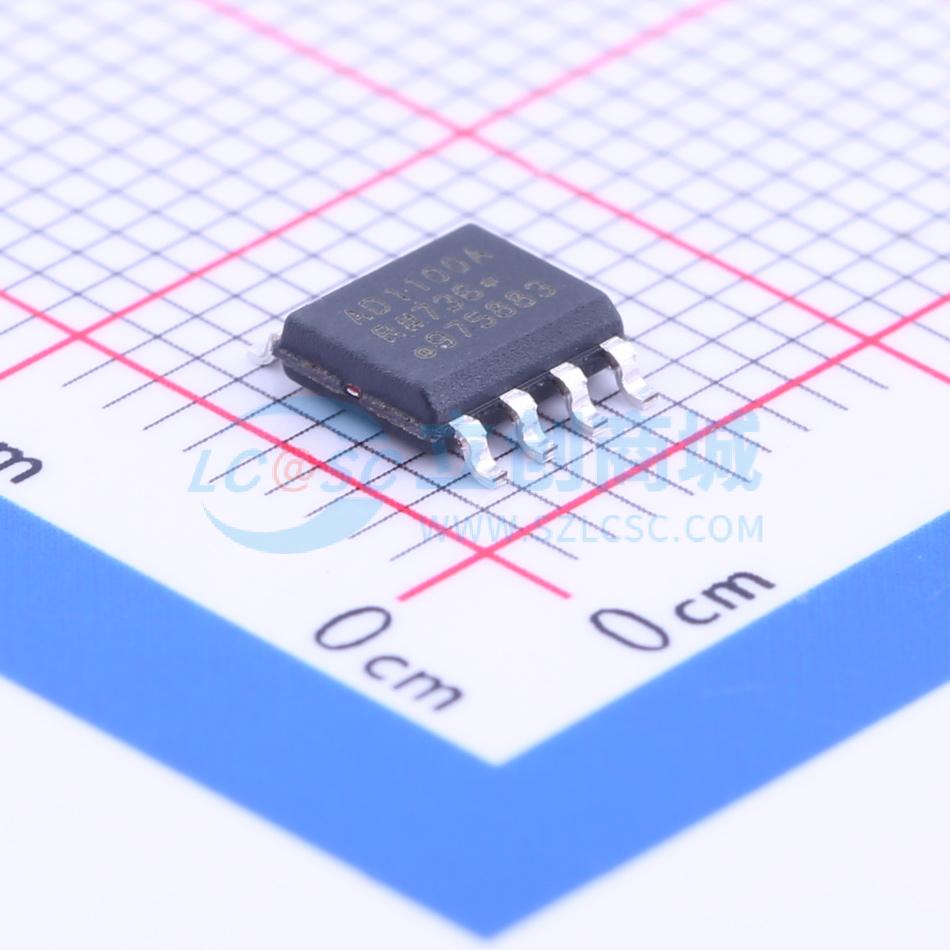

温馨提醒：图片仅供参考，商品以实物为准

ADUM1100ARZ-RL7

iCoupler 数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: iCoupler数字隔离器
品牌名称: ADI(亚德诺)
商品型号: ADUM1100ARZ-RL7
商品编号: C201193
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

一款基于iCoupler技术的数字隔离器。该隔离组件结合了高速CMOS和单片空心变压器技术，具备优于其他替代方案（如光耦合器器件）的出色性能特点。其引脚配置与现有高速光耦合器兼容，支持高达25 Mbps和100 Mbps的数据速率。它的工作电压范围为3.0 V至5.5 V，传播延迟小于18 ns，边沿不对称性小于2 ns，可在高达125℃的温度下工作。它功耗极低，静态电流（两侧总和）小于0.9 mA，每Mbps数据速率的动态电流小于160 μA。与其他光耦合器替代方案不同，它通过专利刷新功能提供直流正确性，可持续更新输出信号。它有三个等级可供选择。ADuM1100AR和ADuM1100BR的最高工作温度可达105℃，分别支持高达25 Mbps和100 Mbps的数据速率。ADuM1100UR的最高工作温度可达125℃，支持高达100 Mbps的数据速率。

商品特性

高数据速率：直流至100 Mbps（NRZ）
兼容3.3 V和5.0 V工作/电平转换
最高工作温度125℃
低功耗运行：5 V工作时，1 Mbps下最大电流1.0 mA，25 Mbps下最大电流4.5 mA，100 Mbps下最大电流16.8 mA；3.3 V工作时，1 Mbps下最大电流0.4 mA，25 Mbps下最大电流3.5 mA，50 Mbps下最大电流7.1 mA
8引脚SOIC_N封装（提供符合RoHS标准的版本）
高共模瞬态抗扰度：>25 kV/μs
安全和法规认证：根据UL 1577标准，UL认可1分钟2500 V rms，CSA组件验收通知5A，VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）:2006 - 12，V10RM = 560 V峰值

应用领域

数字现场总线隔离
光隔离器替代
计算机外设接口
微处理器系统接口
通用仪器仪表和数据采集应用

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	0
	最大数据速率	25Mbps
	默认输出	-
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	25kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	10.5ns
