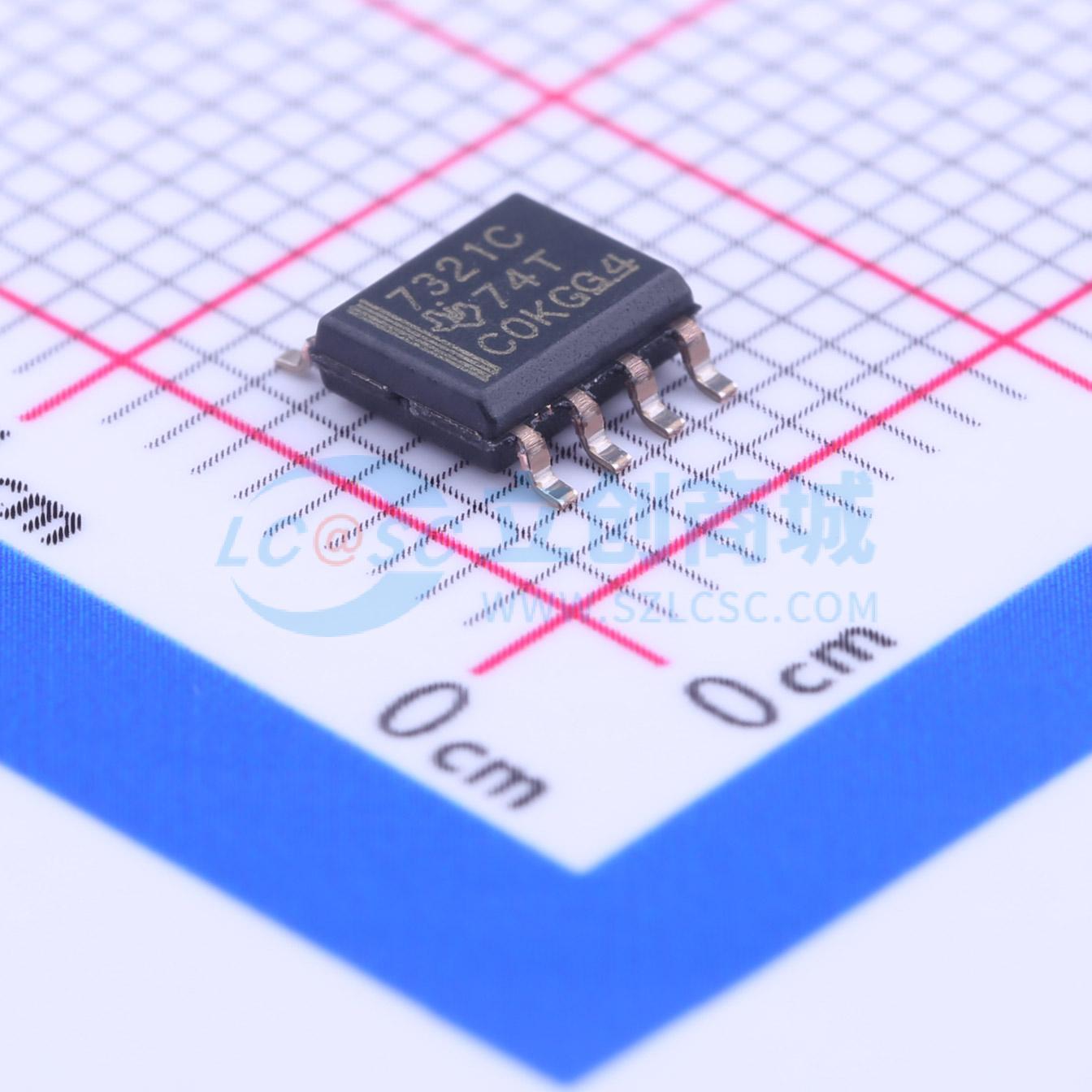

温馨提醒：图片仅供参考，商品以实物为准

ISO7321CDR

双通道数字隔离器，信号速率25Mbps，低功耗、低传播延迟

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO7321C 低功耗、双通道、1/1、25Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO7321CDR
商品编号: C187919
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

ISO732x 可提供高达 3000 V RMS 的电气隔离（符合 UL 标准，持续 1 分钟）和 4242 VPK 的电气隔离（符合 VDE 标准）。这些器件有两个隔离通道，由逻辑输入和输出缓冲器组成，通过二氧化硅 (SiO₂) 绝缘屏障分隔。ISO7320 的两个通道方向相同，而 ISO7321 的两个通道方向相反。在输入电源或信号丢失的情况下，后缀为 'F' 的器件默认输出为 '低'，无后缀 'F' 的器件默认输出为 '高'。这些器件与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。ISO732x 集成了噪声滤波器，适用于恶劣的工业环境，在这种环境中，器件输入引脚可能会出现短噪声脉冲。ISO732x 具有 TTL 输入阈值，工作电源电压范围为 3V 至 5.5V。通过创新的芯片设计和布局技术，ISO732x 的电磁兼容性得到了显著增强，可满足系统级静电放电 (ESD)、电快速瞬变 (EFT)、浪涌和辐射要求。

商品特性

信号速率：25 Mbps
输入集成噪声滤波器
默认输出 '高' 和 '低' 可选
低功耗：1 Mbps 时每通道典型 ICC：
- ISO7320：1.2 mA（5V 电源），0.9 mA（3.3V 电源）
- ISO7321：1.7 mA（5V 电源），1.2 mA（3.3V 电源）
低传播延迟：典型值 33 ns（5V 电源）
3.3V 和 5V 电平转换
宽温度范围：-40℃ 至 125℃
典型 65 kV/μs 瞬态抗扰度（5V 电源）
强大的电磁兼容性 (EMC)
- 系统级 ESD、EFT 和浪涌抗扰度
- 低辐射
隔离屏障寿命：>25 年
工作电源：3.3V 和 5V
窄体 SOIC-8 封装
安全和法规认证：
- 符合 DIN V VDE V 0884-10 和 DIN EN 61010-1 标准的 4242 VPK 隔离
- 符合 UL 1577 标准的 3000 VRMS 隔离（持续 1 分钟）
- 符合 CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 标准
- 符合 GB4943.1-2011 的 CQC 认证

应用领域

用于以下领域的光耦合器替代方案：
- 工业现场总线
- ProfiBus
- ModBus
- DeviceNet 数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	25Mbps
	默认输出	高电平；低电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	65kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	33ns
