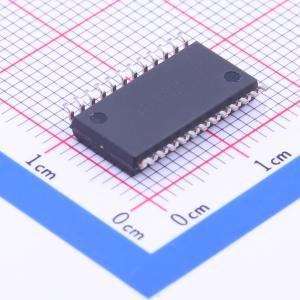

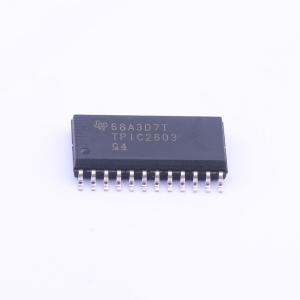

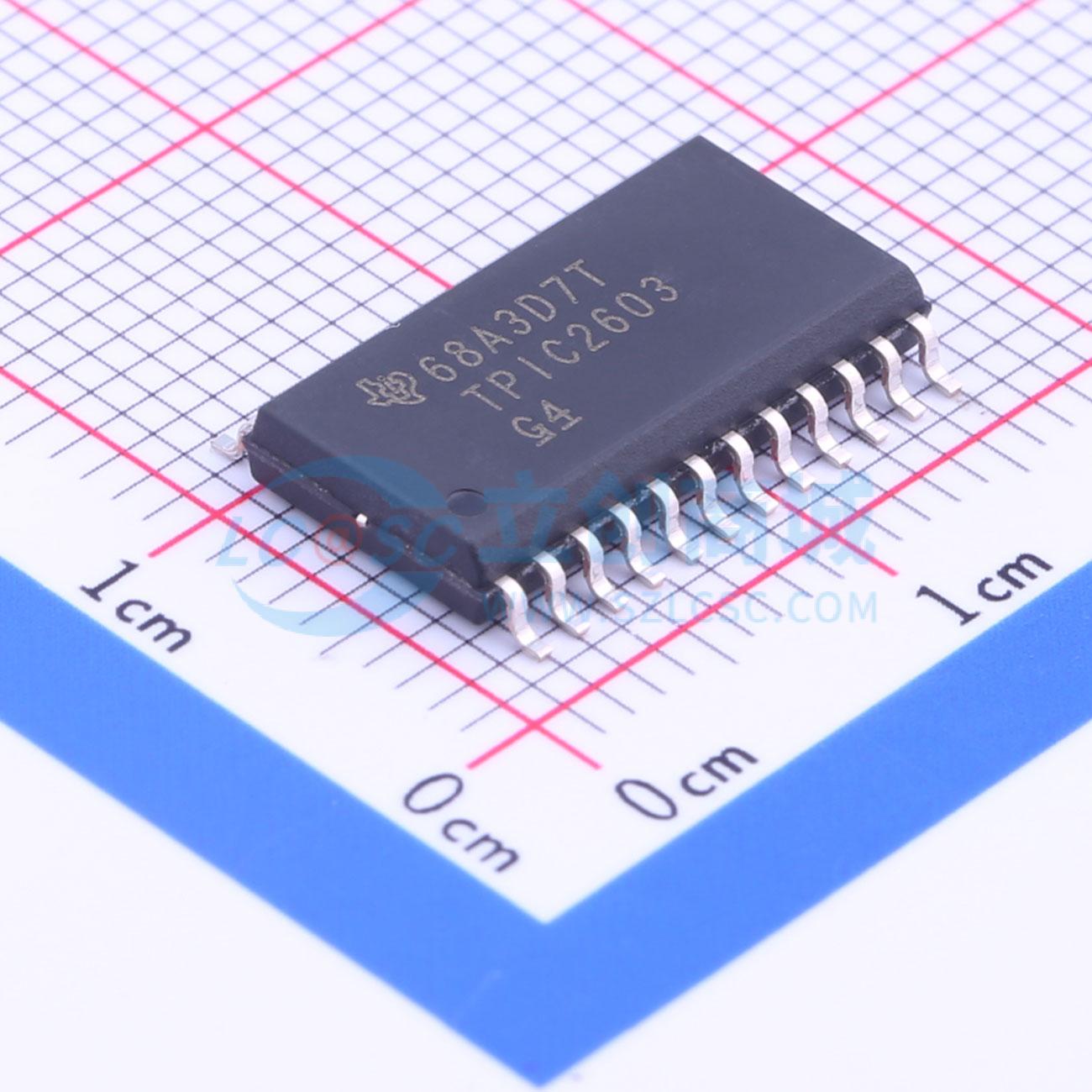

TPIC2603DWR

TPIC2603是一款单片低侧驱动器，提供串行接口与诊断功能，可控制六个板载功率DMOS开关，每个通道配置独立的故障检测与保护机制，可驱动各类感性与阻性负载。

• 带诊断功能的串行控制
• 六个功率DMOS晶体管输出，单通道连续输出电流为350mA
• 内置60V感性负载钳位
• 所有漏极端口具备独立的导通状态短路负载/短路到电池故障检测
• 所有漏极端口具备独立的关断状态开路负载故障检测
• 过流状态下漏极输出可转换为低占空比脉冲宽度调制PWM模式
• 具备电池过压锁定保护功能
• 具备过温检测功能，故障状态可通过串行接口输出
• 故障诊断信息可通过串行输出端口返回
• 内置寄存器上电复位
• 输入兼容CMOS，带滞回特性
• 每个漏极输出都提供感性电压瞬态保护
• 除SCLK外，所有高电平有效输入都内置下拉电阻，CS端适配外部上拉电阻
• 工作壳温范围为−40℃~125℃
• 逻辑电源电压范围为−0.3V~7V
• 电池电源电压范围为−1.5V~60V
• 逻辑输入电压范围为−0.3V~7V
• 功率DMOS漏源电压额定值为68V
• 25℃壳温下所有输出开启时，单通道连续漏极电流为350mA
• 25℃壳温下单通道脉冲漏极电流为2.25A，要求脉冲宽度≤100μs，占空比≤2%
• 单脉冲雪崩能量为100mJ
• 雪崩电流额定值为1A
• 工作结温范围为−40℃~150℃
• 存储温度范围为−55℃~150℃
• 串行接口由串行时钟、芯片选择、串行数据输入、串行数据输出组成，数据以最高有效位优先的方式在时钟上升沿移入移位寄存器，支持8位或16位数据输入，最后6位为输出通道控制信息

• 继电器
• 阀门
• 灯具
