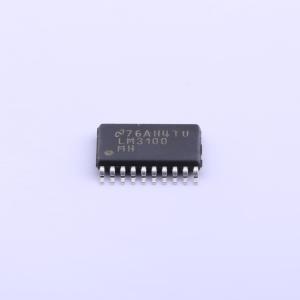

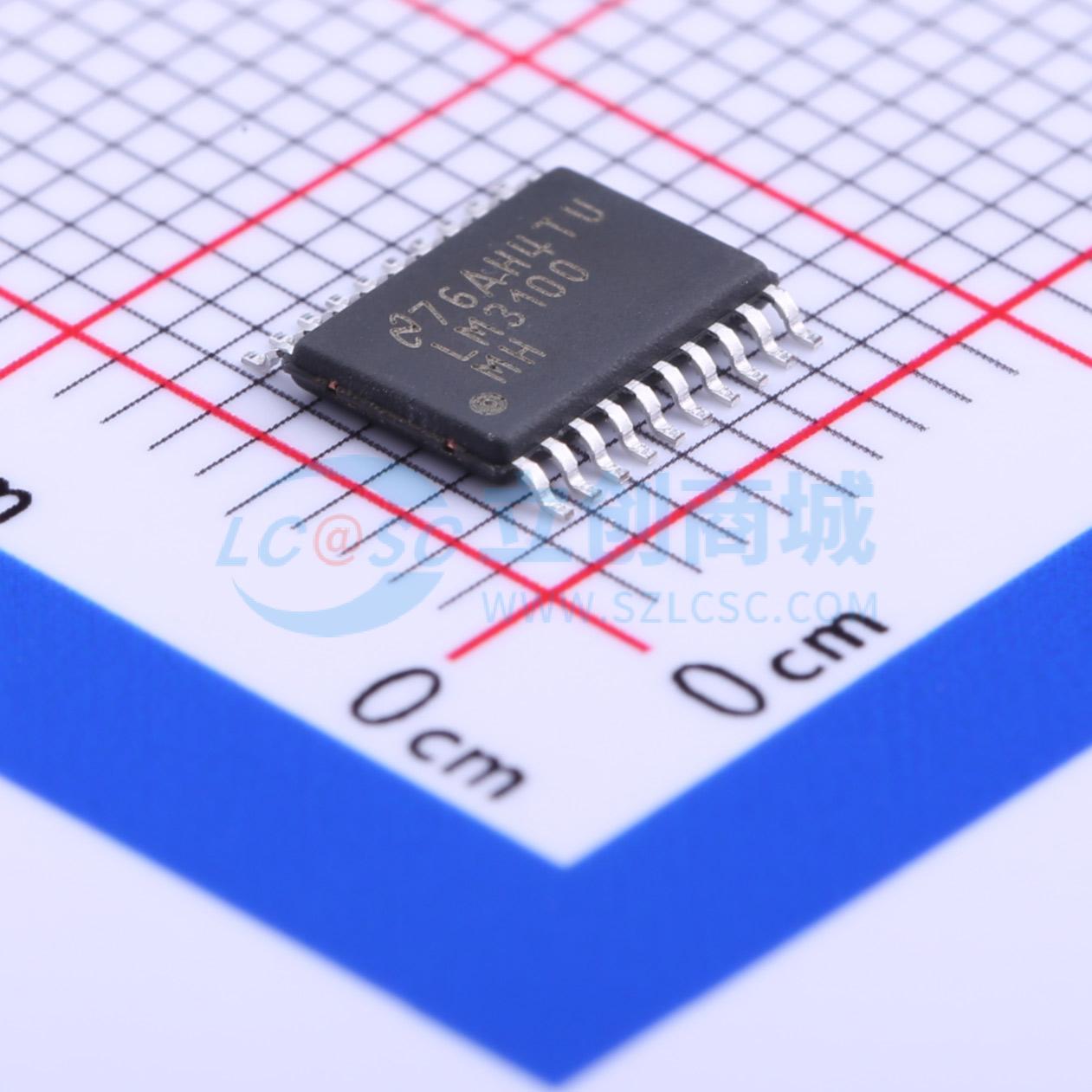

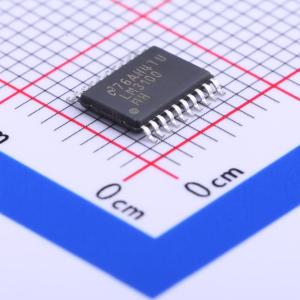

LM3100MHX/NOPB

同步1MHz 1.5A降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3100是一款同步整流的降压开关稳压器,能够高效地将输入电压4.5V至36V转换为低至0.8V的输出电压,最大输出电流为1.5A。该器件具有内置的双40V N-Channel MOSFET,无需外部补偿电路,适用于陶瓷和其他低ESR输出电容器。工作频率可编程至1MHz,具有快速瞬态响应和低组件数量的特点。
品牌名称: TI(德州仪器)
商品型号: LM3100MHX/NOPB
商品编号: C187923
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

LM3100同步整流降压转换器具备实现高效、经济的降压稳压器所需的全部功能，能够为低至0.8 V电压的负载提供1.5 A电流。双40 V N沟道同步MOSFET开关可减少外部元件数量，从而降低复杂度并最小化电路板空间。LM3100设计用于与陶瓷和其他超低ESR输出电容器配合使用，效果极佳。恒定导通时间（COT）调节方案无需环路补偿，可实现快速负载瞬态响应，并简化电路实现。通过独特的设计，该稳压器不像大多数其他COT稳压器那样依赖输出电容器的ESR来实现稳定性。由于输入电压和导通时间之间的反比关系，工作频率在电源和负载变化时几乎保持恒定。工作频率可通过外部编程设置，最高可达1 MHz。保护功能包括VCC欠压锁定、热关断和栅极驱动欠压锁定。该器件采用散热增强型HTSSOP - 20封装。

商品特性

输入电压范围：4.5 V至36 V
1.5 A输出电流，0.8 V，±1.5%参考电压
集成40 V双N沟道降压同步开关
元件数量少，解决方案尺寸小
无需环路补偿
超快速瞬态响应
与陶瓷和其他低ESR电容器配合使用时稳定
可编程开关频率最高可达1 MHz
启动期间最大占空比受限
谷值电流限制
精确的内部参考电压，可调节输出电压低至0.8 V
热关断
散热增强型HTSSOP - 20封装

应用领域

5 VDC、12 VDC、24 VDC、12 VAC和24 VAC系统
嵌入式系统
工业控制
汽车远程信息处理和车身电子设备
负载点稳压器
存储系统
宽带基础设施
2/3/4节锂电池系统的直接转换

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
