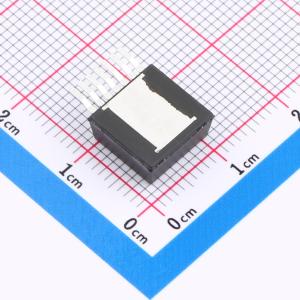

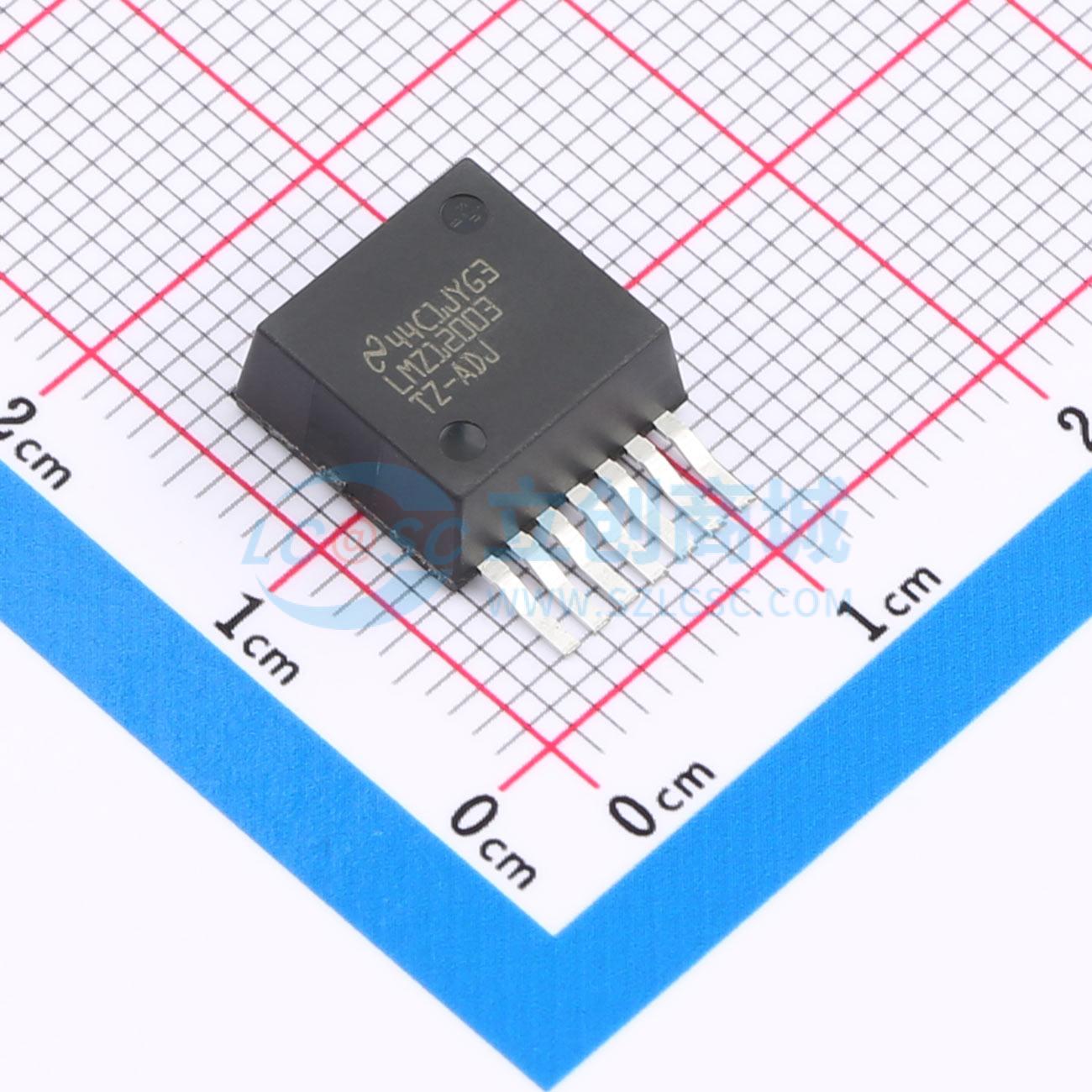

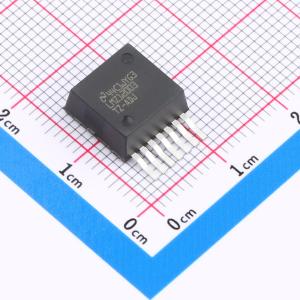

LMZ12003TZX-ADJ/NOPB

具备最高输入电压的SIMPLESWITCHER电源模块

描述: LMZ12003 具有 20V 最大输入电压的 3A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ12003TZX-ADJ/NOPB
商品编号: C187916
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.767克(g)

商品参数

商品概述

LMZ12003 SIMPLE SWITCHER电源模块是一种易于使用的降压式直流/直流解决方案，可提供高达3A的负载电流并且具有极为出色的电源转换效率、线路和负载调节能力，以及输出精度。采用新型封装模式，提高了散热性能，可人手或机器焊接。适用于4.5V至20V的输入电压，可提供低达0.8V的可调高精度输出电压。仅需3个外部电阻和4个外部电容即可实现电源解决方案。是一种可靠、稳健的设计方案，具有以下保护功能：热关断、输入欠压锁定、输出过电压保护、短路保护、输出电流限制并允许启动预偏置电压输出。单个电阻调节开关频率可达1 MHz。

商品特性

集成屏蔽电感器
简单的PCB布线
灵活的启动顺序，使用外部的软启动电容和高精度使能端
针对浪涌电流以及输入欠压锁定和输出短路等故障提供的保护
结温范围 -40°C至125°C
采用整块的裸露焊盘和标准引脚，更易于装配和制造
卓越的瞬态响应，可驱动现场可编程逻辑门阵列和特定用途集成电路电路
低输出电压纹波
引脚对引脚兼容系列：LMZ14203/2/1(42V最大值 3A、2A、1A)LMZ12003/2/1(20V最大值 3A、2A、1A)
可得到WEBENCH电源设计工具的全面支持

应用领域

5V和12V输入电源变换器
开发时间受限的项目
适用于空间受限的高温场合
适用于负输出电压场合

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~20V
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	3A
	输出功率	18W
	转换效率	92%

	属性	参数值
	静态电流(Iq)	1mA
	纹波噪声	8mVp-p
	特性	过压保护；欠压保护；过流保护；短路保护；过热保护
	长度	13.77mm
	宽度	10.16mm
	高度	4.57mm
	工作温度	-40℃~+125℃
