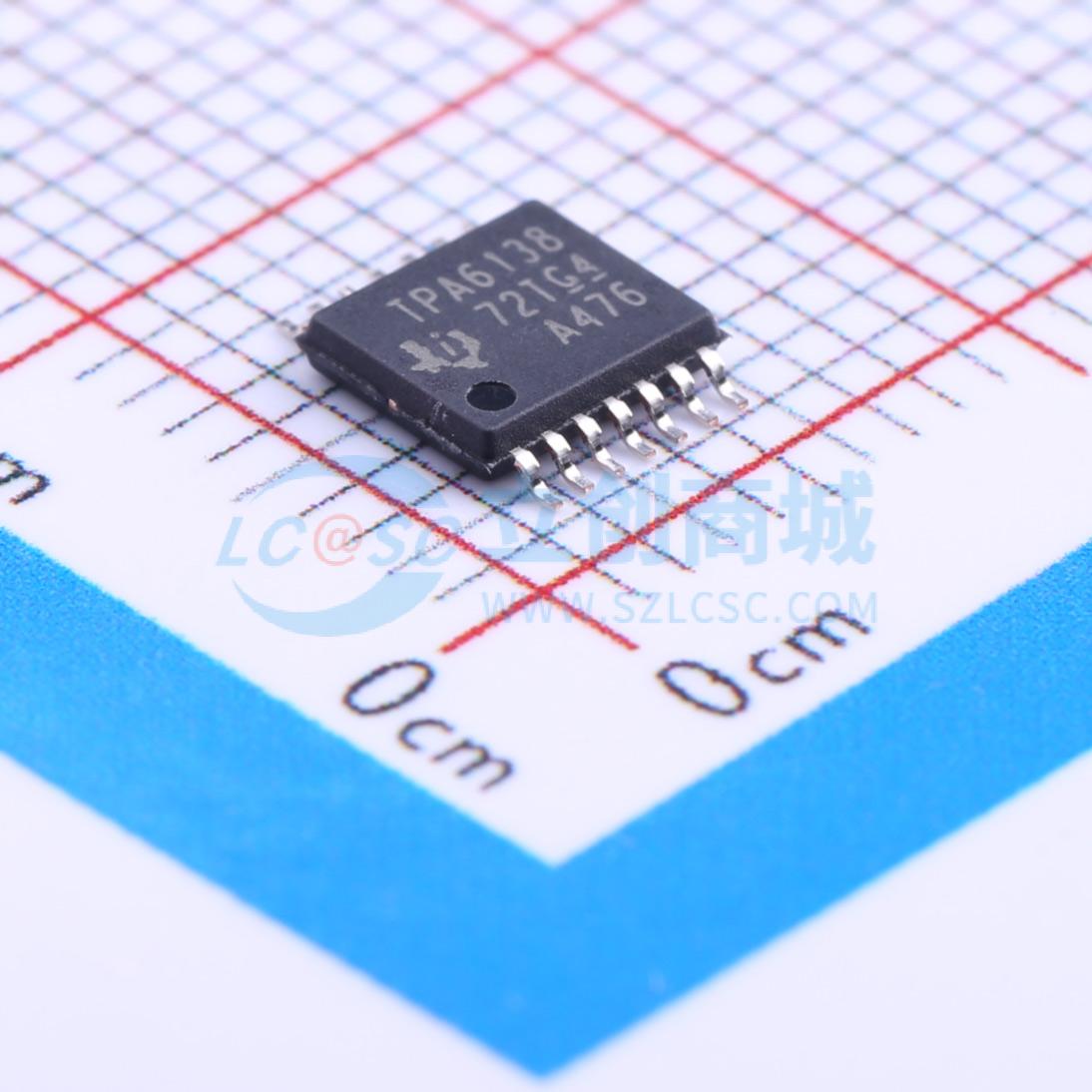

温馨提醒：图片仅供参考，商品以实物为准

TPA6138A2PWR

具有可调增益的立体声耳机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6138A2 增益可调的 40mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6138A2PWR
商品编号: C183097
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

TPA6138A2是一款无噗声立体声耳机放大器，旨在去除输出直流阻隔电容，以减少元件数量和成本。该器件非常适合对尺寸和成本有严格要求的单电源电子设备。 TPA6138A2采用德州仪器（TI）获得专利的DirectPath™技术设计，在3.3V电源电压下，能够向32Ω负载提供25mW功率。该器件具有差分输入，并使用外部增益设置电阻，支持±1V/V至±10V/V的增益范围。每个通道的增益可单独配置。该器件还可配置为二阶低通滤波器，非常适合与PWM音频源接口。音频输出符合±8kV IEC静电放电（ESD）保护要求，仅需一个简单的电阻 - 电容ESD保护电路。TPA6138A2内置有源静音控制功能，可实现无噗声的音频开/关控制。TPA6138A2具有外部欠压检测器，在移除电源时会使输出静音，确保无噗声关机。与传统耳机放大器相比，在音频产品中使用TPA6138A2可显著减少元件数量。TPA6138A2不需要双电源或直流阻隔电容。TPA6138A2集成了自身的电荷泵，以生成负电源轨，从而提供干净、无噗声的接地偏置音频信号。 TPA6138A2采用14引脚TSSOP封装。

商品特性

立体声DirectPath™耳机放大器 – 在3.3V电源下，可向32Ω负载提供40mW功率
在向32Ω负载提供10mW功率时，总谐波失真加噪声（THD+N）低于0.01%
高信噪比（SNR），大于90dB
差分输入和单端输出
通过外部增益设置电阻实现可调增益
可配置为二阶低通滤波器 – 非常适合PWM音频源
低直流失调，小于1mV
接地参考输出消除了直流阻隔电容 – 减小电路板面积
降低元件成本
改善THD+N性能
不会因输出电容而导致低频响应下降
短路保护
减少咔嗒声和噗声的电路
外部欠压静音
有源静音控制，实现无噗声音频开/关控制
节省空间的TSSOP封装

应用领域

液晶（LCD）和等离子（PDP）电视
蓝光光盘、DVD播放器
机顶盒
迷你/微型组合音响系统
声卡
笔记本电脑

优惠活动

9.9折

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	40mWx2@32Ω
	工作电压	3V~3.6V
	总谐波失真+噪声(THD+N)	0.01%

	属性	参数值
	静态电流(Iq)	14mA
	工作温度	-40℃~+85℃
	信噪比	96dB
	输入类型	差分
	电源纹波抑制比(PSRR)	80dB
	输入通道数	2对差分输入
