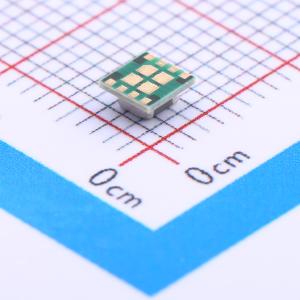

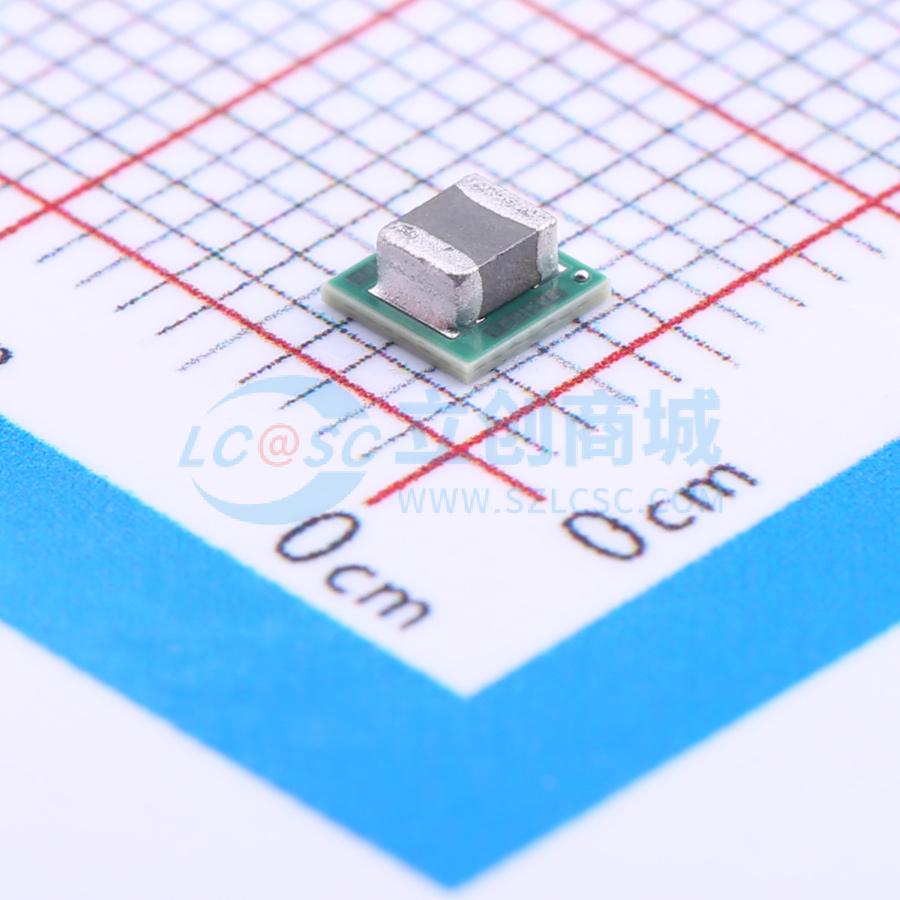

温馨提醒：图片仅供参考，商品以实物为准

LMZ20502SILT

集成电感的同步降压DC-DC转换器，采用微型封装，节省电路板空间，易于使用，只需最少外部组件

描述: LMZ20502 2.7V 至 5.5V、2A 高密度微型模块
品牌名称: TI(德州仪器)
商品型号: LMZ20502SILT
商品编号: C183094
商品封装: USIP-8
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~5.5V
	转换效率	89%
	输出电压(Vout)	800mV~3.6V
	输出电压精度	±1%
	输出电流(最大值)	2A

	属性	参数值
	静态电流	2.4uA
	纹波噪声	3.3mVp-p
	开关频率	3MHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	3.5mm
	宽度	3.5mm
	高度	1.75mm
	功能特性	可编程输出电压；欠压保护；过流保护；短路保护；轻载高效模式；过热保护

商品概述

LMZ20502 SIMPLE SWITCHER纳米模块稳压器是一款易于使用的同步降压DC-DC转换器，能够在高达5.5V的输入电压下驱动高达2A的负载电流，以极小的解决方案尺寸提供出色的效率和输出精度。这种创新型封装将稳压器和电感器封装在3.5mm×3.5mm×1.75mm的小尺寸体积中，节省了电路板空间以及电容器选型所需的时间和开销。LMZ20502仅需要五个外部组件，其引脚输出设计可实现简单、最优的印刷电路板(PCB)布局布线。

商品特性

集成电感采用3.5mm×3.5mm×1.75mm微型封装
最大负载电流为2A
输入电压范围为2.7V至5.5V
可调输出电压范围为0.8V至3.6V
温度范围内的反馈容差为±1%
关断静态电流最大值为2.4μA
固定脉宽调制(PWM)开关频率为3MHz
结温范围为 -40°C至125°C
电源正常状态标志功能
引脚可选开关模式
内部补偿和软启动
电流限制、热关断和欠压闭锁(UVLO)保护

应用领域

负载点稳压
空间受限类应用
