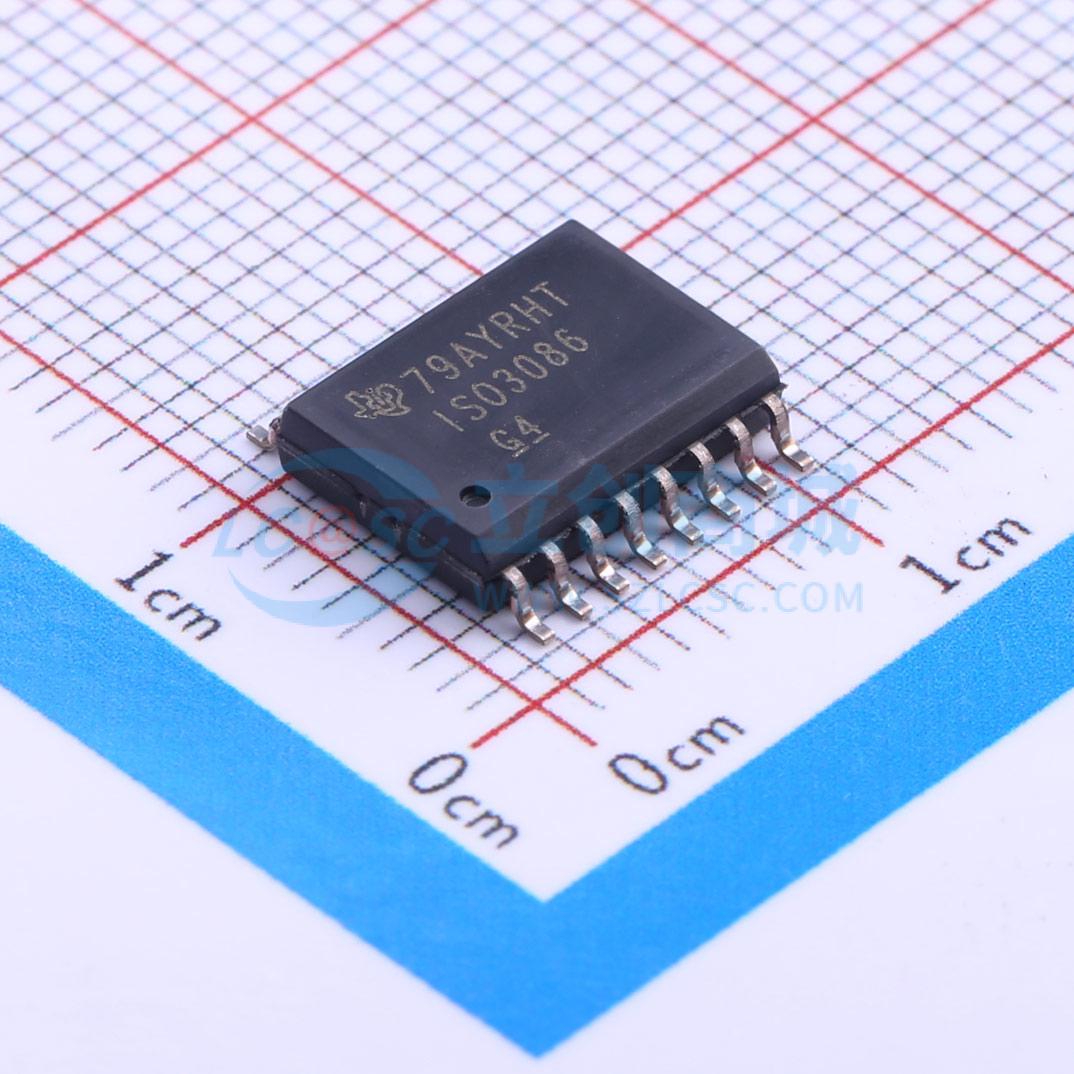

温馨提醒：图片仅供参考，商品以实物为准

ISO3086DWR

3.15V~5.5V供电 20Mbps 收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ISO3086 20Mbps、全双工、2.5kVrms 隔离式 RS-485 和 RS-422 收发器
品牌名称: TI(德州仪器)
商品型号: ISO3086DWR
商品编号: C183095
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.562克(g)

商品参数

商品概述

ISO3086器件是隔离式全双工差分线路驱动器和接收器；是适用于TIA/EIA485/422应用的隔离式半双工差分线路收发器。由于接地环路断开，这类器件能够在较宽的共模电压范围内运行，适用于远距离传输线路。器件对称隔离层可在总线收发器和逻辑电平接口之间按照UL1577标准提供为时60s的2500VRMS隔离。带线缆的I/O容易遭受来自各种信号源的电瞬态噪声影响，瞬态噪声如果具有足够的幅度和持续时间，可能导致收发器或邻近的敏感电路损坏；此隔离器件能够提高保护水平并降低控制电路受损的风险。

商品特性

满足或超过TIA/EIA RS-485要求
信号速率高达20mbps
1/8单元负载-总线上多达256个节点
热停机保护
低母线电容- 16pf(典型)
50 kV/μs典型瞬态抗扰度
总线-引脚ESD保护
母线引脚和GND2之间的12kv HBM
母线引脚和GND1之间的6kv HBM

应用领域

安全系统
化工生产
工厂自动化
电机和运动控制
暖通空调和楼宇自动化网络
网络安全站

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	20Mbps
	通讯模式	全双工
	隔离电压(Vrms)	2500
	CMTI(kV/us)	50kV/us
	驱动器数	1
	接收器数	1

	属性	参数值
	静态电流	-
	节点数	256
	静电保护	±12kV
	功能特性	失效保护电路
	逻辑侧工作电压	3.15V~5.5V
	总线侧工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
