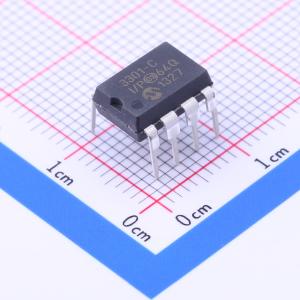

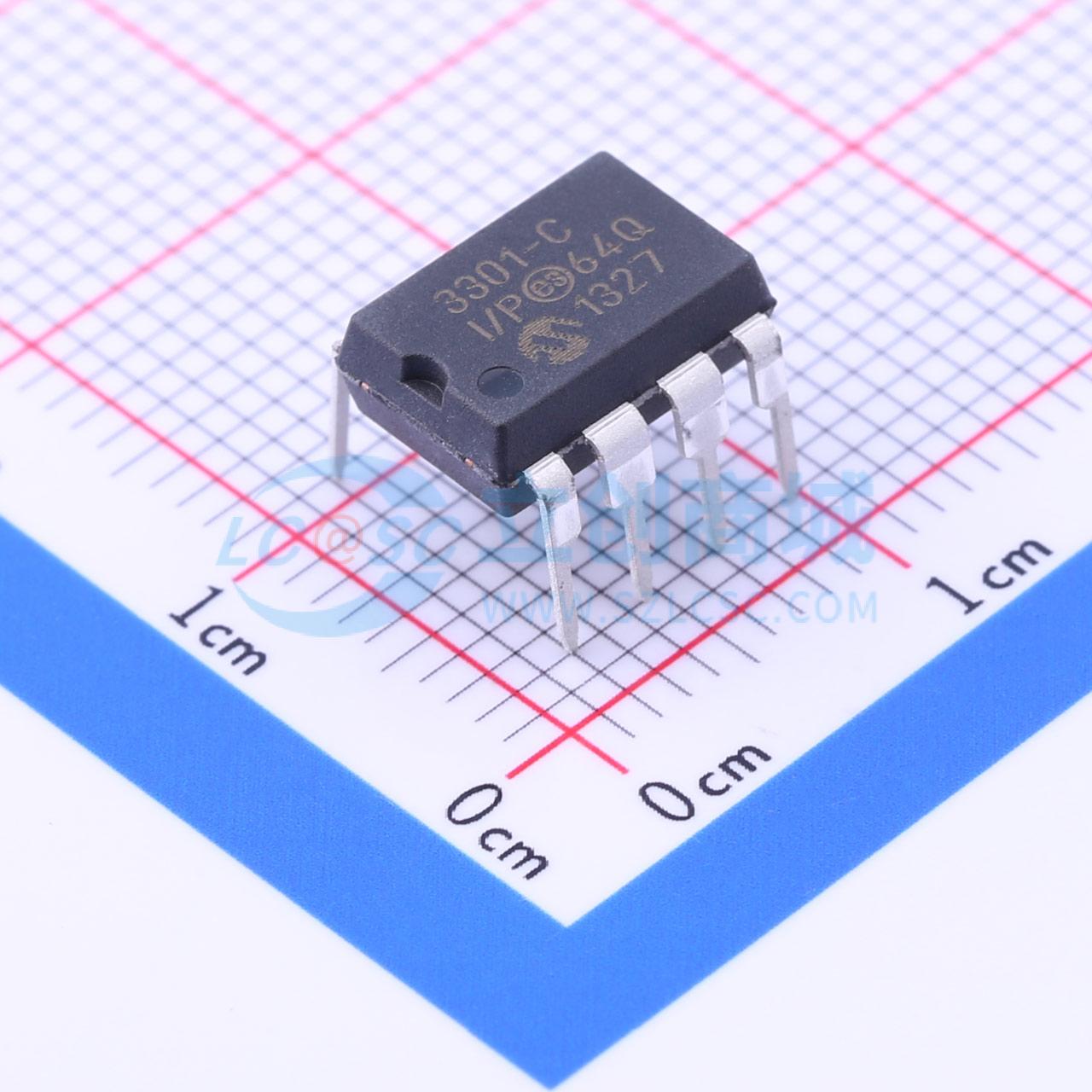

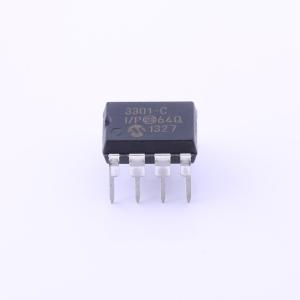

温馨提醒：图片仅供参考，商品以实物为准

MCP3301-CI/P

13位差分输入低功耗A/D转换器，带SPI串行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP3301 13 位模数（A/D）转换器具有全差分输入和低功耗的特点，采用小封装，非常适合电池供电系统和远程数据采集应用。这款 13 位 A/D 转换器采用逐次逼近架构，并集成了片上采样保持电路。B 级器件的差分非线性（DNL）为 ±1 LSB，积分非线性（INL）为 ±1 LSB；C 级器件的 INL 为 ±2 LSB。行业标准的 SPI 串行接口可让任何 P|C(B) 微控制器具备 13 位 A/D 转换能力。 MCP3301 采用低电流设计，典型待机电流仅为 50 nA，典型工作电流仅为 300 μA。该器件的转换速率最高可达 100 ksps，在 4.5V 至 5.5V 的电源电压范围内经过测试并给出了相关规格。参考电压可在 400 mV 至 5V 之间变化，输入参考分辨率在 98 μV 至 1.22 mV 之间。 MCP3301 提供 8 引脚 PDIP、150 mil SOIC 和 MSOP 封装。该器件的全差分输入使其能在多种应用中处理各种信号，如远程数据采集、便携式仪器和电池供电应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3301-CI/P
商品编号: C184470
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

商品概述

MCP3301 13 位模数（A/D）转换器具有全差分输入和低功耗的特点，采用小封装，非常适合电池供电系统和远程数据采集应用。这款 13 位 A/D 转换器采用逐次逼近架构，并集成了片上采样保持电路。B 级器件的差分非线性（DNL）为 ±1 LSB，积分非线性（INL）为 ±1 LSB；C 级器件的 INL 为 ±2 LSB。行业标准的 SPI 串行接口可让任何 P|C(B) 微控制器具备 13 位 A/D 转换能力。 MCP3301 采用低电流设计，典型待机电流仅为 50 nA，典型工作电流仅为 300 μA。该器件的转换速率最高可达 100 ksps，在 4.5V 至 5.5V 的电源电压范围内经过测试并给出了相关规格。参考电压可在 400 mV 至 5V 之间变化，输入参考分辨率在 98 μV 至 1.22 mV 之间。 MCP3301 提供 8 引脚 PDIP、150 mil SOIC 和 MSOP 封装。该器件的全差分输入使其能在多种应用中处理各种信号，如远程数据采集、便携式仪器和电池供电应用。

商品特性

全差分输入
最大 DNL 为 ±1 LSB
最大 INL 为 ±1 LSB（MCP3301 - B）
最大 INL 为 ±2 LSB（MCP3301 - C）
单电源供电：4.5V 至 5.5V
电源电压为 5V 时采样率达 100 ksps
典型待机电流 50 nA，最大 1 μA
5V 时最大工作电流 450 μA
工业温度范围：-40°C 至 +85°C
8 引脚 MSOP、PDIP 和 SOIC 封装
与混合信号 PICtail 演示板（产品编号：MXSIGDM）兼容

应用领域

远程传感器
电池供电系统
传感器接口

数据手册PDF

放大查看下载PDF

优惠活动

4.6折

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	13位
	采样率	100kHz
	通道数	-
	工作电压	4.5V~5.5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	信噪比	78dB
	时钟频率(fc)	85kHz~1.7MHz；1.7MHz
	可变增益	不支持
	ADC架构	SAR
	静态电流	50nA
