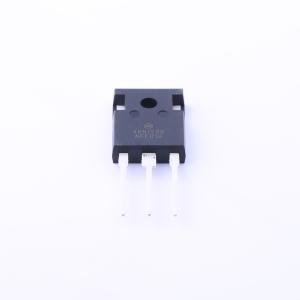

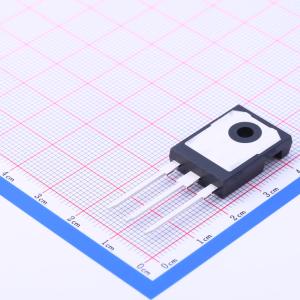

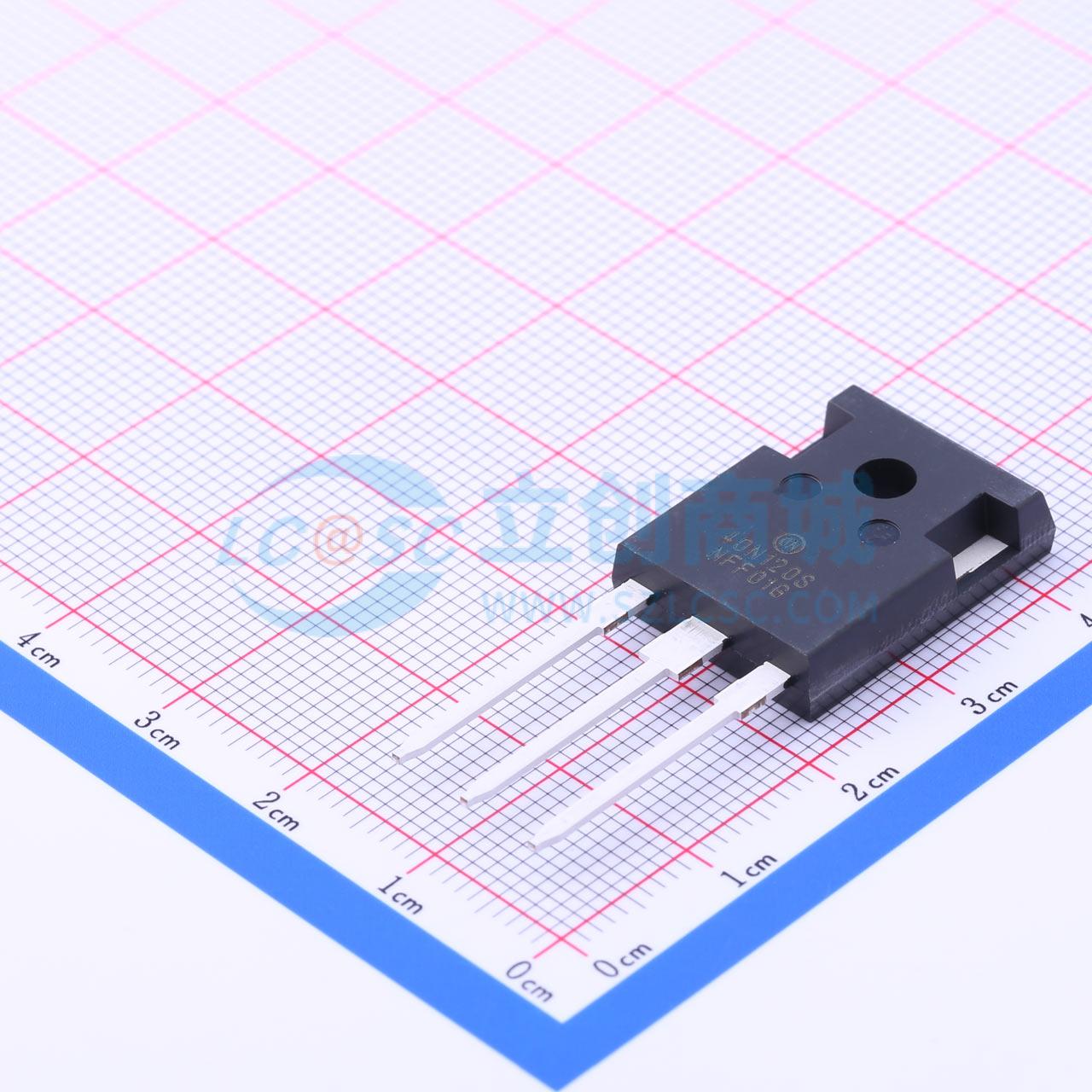

NGTB40N120SWG
NGTB40N120SWG
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NGTB40N120SWG
- 商品编号
- C184494
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 535W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 313nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 7.385nF | |
| 输出电容(Coes) | 230pF | |
| 反向传输电容(Cres) | 140pF | |
| 开启延迟时间(Td(on)) | 116ns | |
| 关断延迟时间(Td(off)) | 286ns | |
| 导通损耗(Eon) | 3.4mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | 240ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款绝缘栅双极型晶体管（IGBT）采用坚固且经济高效的沟槽结构，在苛刻的开关应用中提供卓越性能，兼具低导通状态电压和最小开关损耗。该IGBT非常适合焊接应用。器件中集成了一个具有低正向电压的软快速共封装续流二极管。
商品特性
- 最高结温T_Jmax = 175°C
- 软快速反向恢复二极管
- 针对高速开关进行优化
- 具备10μs短路能力
- 这些是无铅器件
应用领域
焊接
