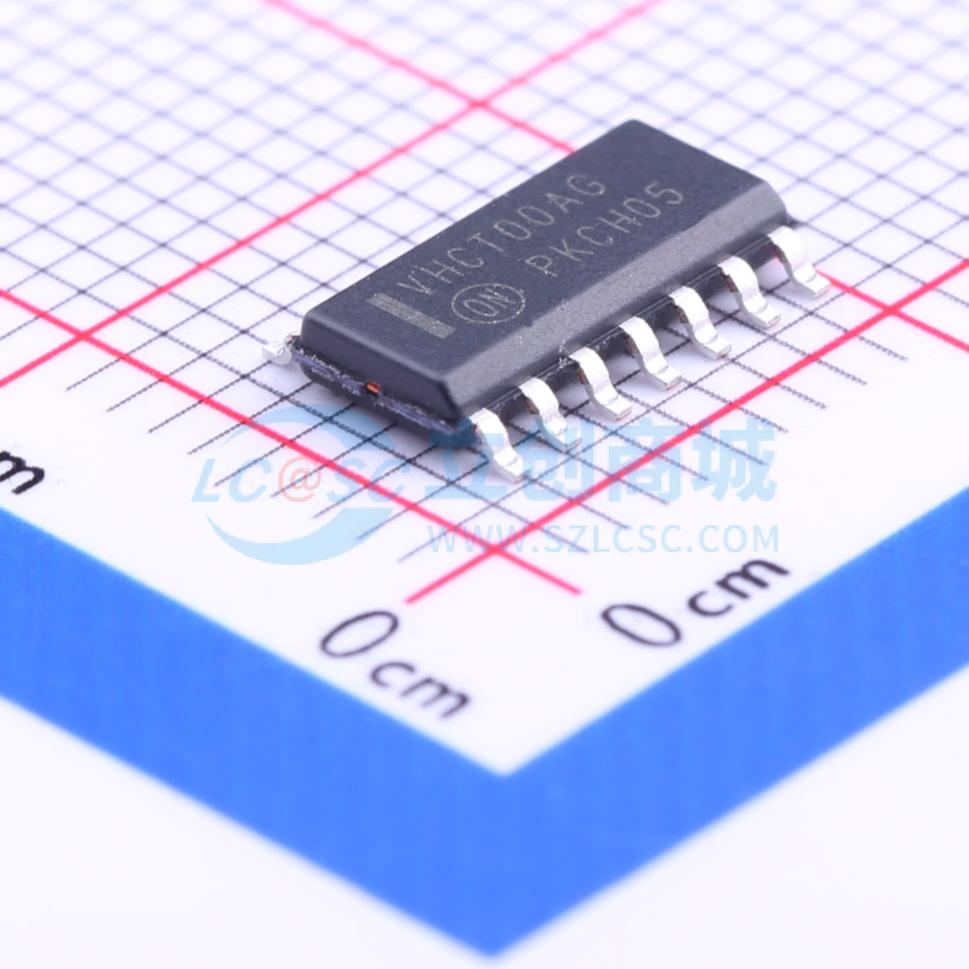

温馨提醒：图片仅供参考，商品以实物为准
MC74VHCT00ADR2G
四路二输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC74VHCT00A是一款采用硅栅CMOS技术制造的先进高速CMOS 2输入与非门。它在实现高速运行的同时，还能保持CMOS的低功耗特性
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHCT00ADR2G
- 商品编号
- C184515
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.4V~2V | |
| 输入低电平(VIL) | 530mV~800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.94V；4.4V~4.5V | |
| 输出低电平(VOL) | 0V~100mV；360mV | |
| 系列 | 74VHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
