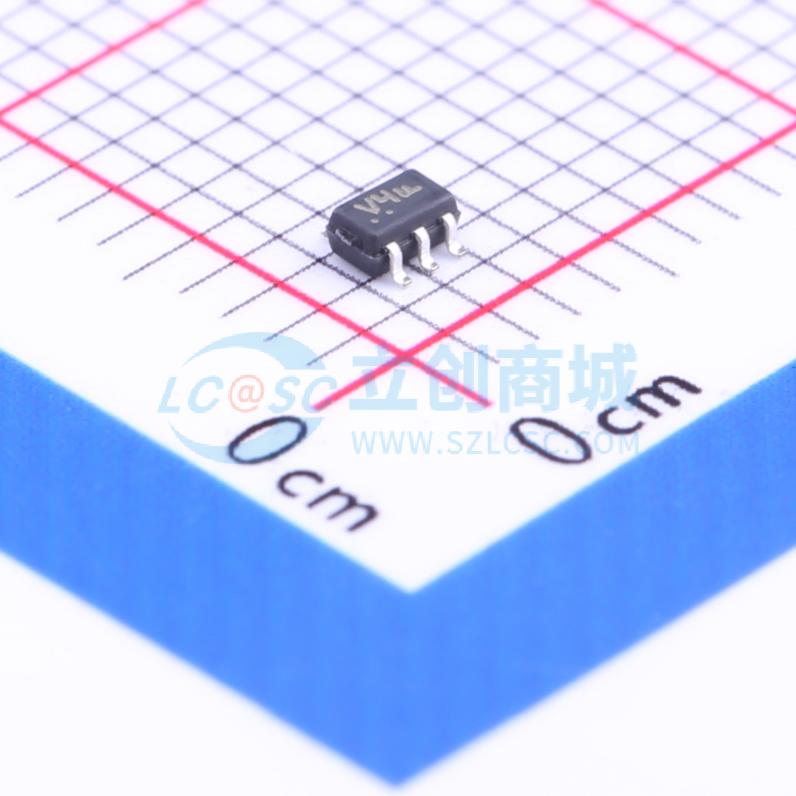

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1G32DFT2G
单路二输入或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74VHC1G32 是一款先进的高速 CMOS 2 输入 OR 门极，采用硅门极 CMOS 工艺制造。该内部电路由多级组成，包括一个缓冲器输出，可提供高抗扰度和稳定输出。MC74VHC1G32 输入结构可在应用高达 5.5 V 的电压时提供保护，而无论电源电压如何。因此，MC74VHC1G32 用于连接 5 V 电路至 3 V 电路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1G32DFT2G
- 商品编号
- C184692
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 2.48V；3.94V；4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 0V~100mV；0V~360mV；0V~440mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
