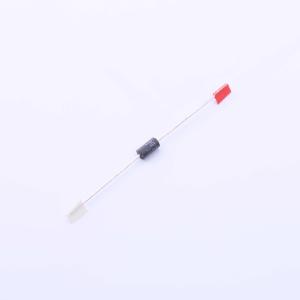

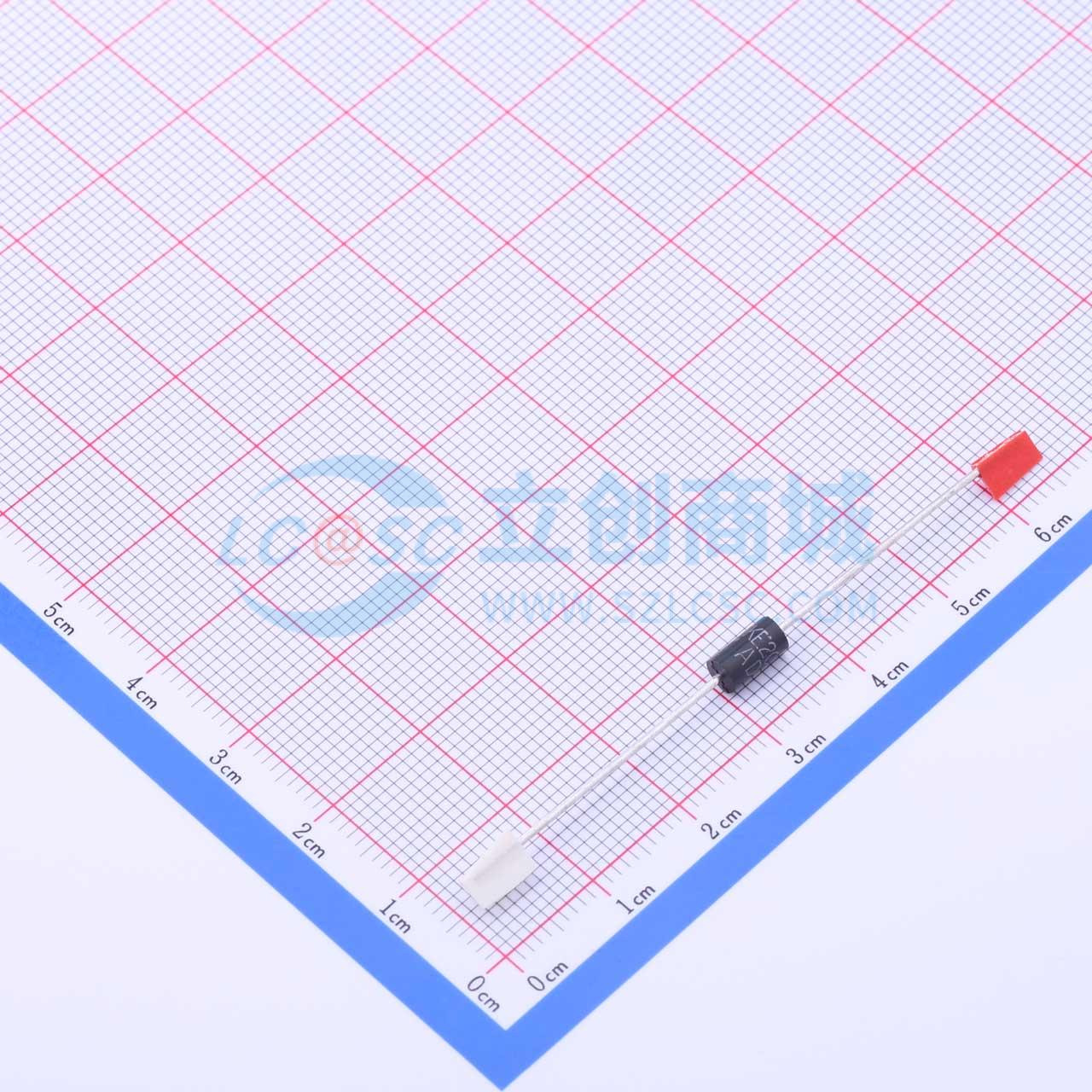

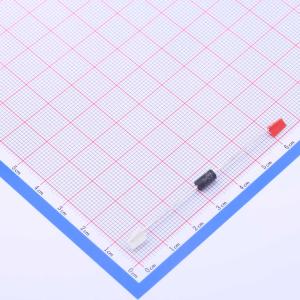

P6KE20CA

双向TVS 17.1V截止 22A峰值脉冲

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: onsemi(安森美)
商品型号: P6KE20CA
商品编号: C184723
商品封装: DO-15
包装方式: 编带
商品毛重: 0.553克(g)

商品参数

商品概述

P6KE瞬态电压抑制（TVS）二极管系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，并抵御如IEC 61000 - 4 - 4和5所述的电气过应力。它们适用于600 W（10/1000 μs）以下的浪涌。这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温，以长期提供可靠性和稳定性。

商品特性

峰值脉冲功率：
- 600 W（10/1000 μs）
- 最高4kW（8/20 μs）
截止电压范围为5.8 V至376 V
有单向和双向类型
最高工作结温（Tj）：175 °C
在最高结温（Tj）下具备高功率能力：最高420 W（10/1000 μs）
引脚镀层：雾锡电镀
符合UL94 V0等级
符合J - STD - 020 MSL 1级标准
符合J - STD - 002、JESD 22 - B102 E3和MIL - STD - 750方法2026
通过JESD - 201 2级晶须测试
UL 497B文件编号：QVGQ2.E136224
IEC 61000 - 4 - 4 4级： - 4 kV
IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过4级：
- 30 kV（空气放电）
- 30 kV（接触放电）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	17.1V
	钳位电压	27.7V

	属性	参数值
	峰值脉冲电流(Ipp)	22A
	击穿电压(VBR)	19V
	类型	TVS
