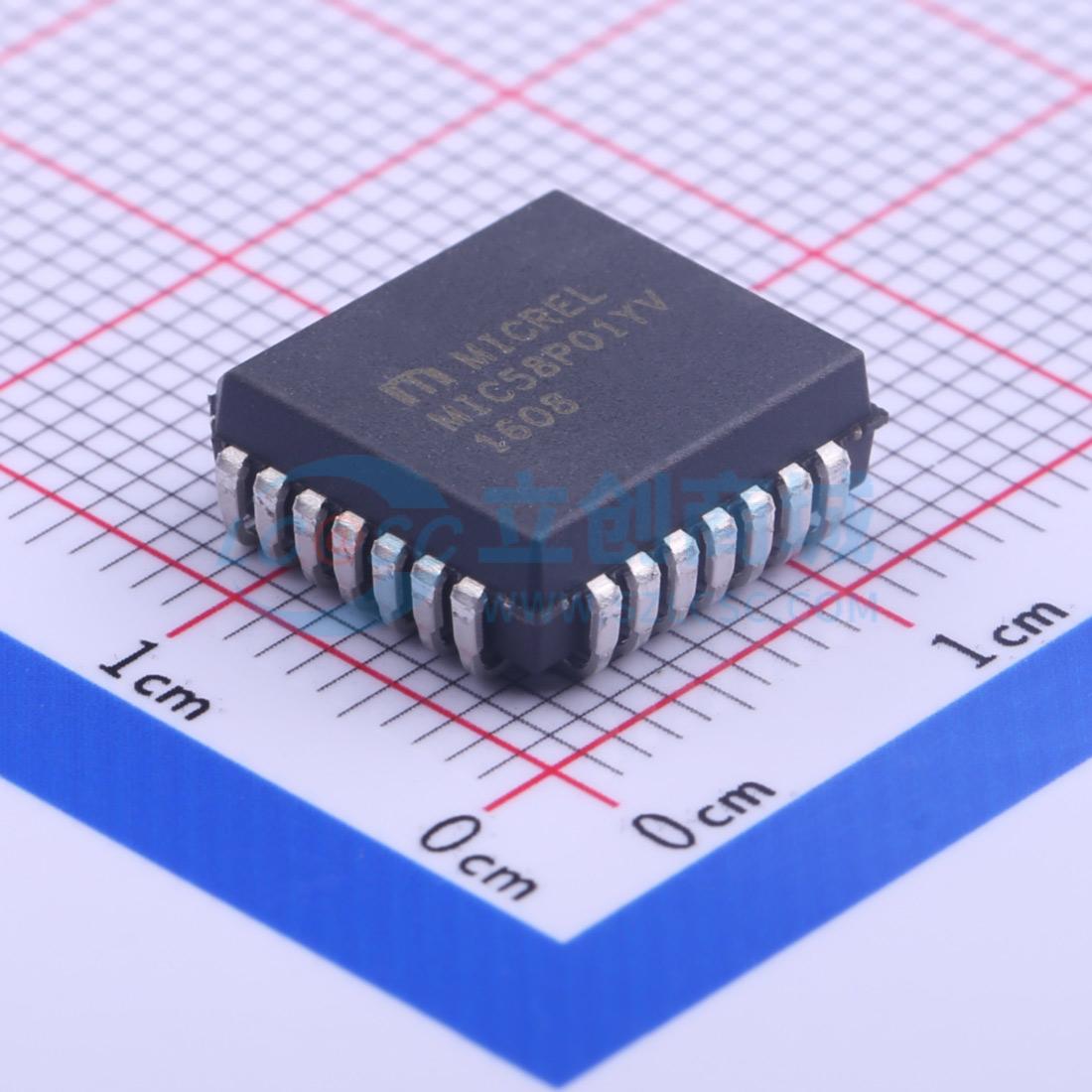

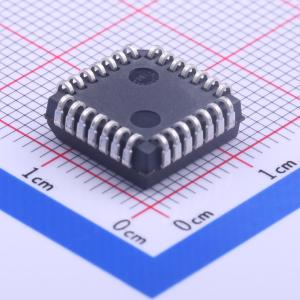

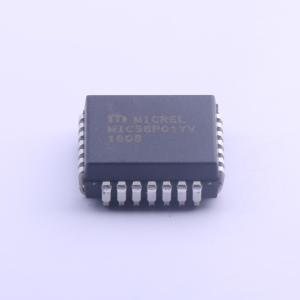

MIC58P01YV
8位并行输入，带保护功能的锁存驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC58P01并行输入锁存驱动器是一款高压（80V）、大电流（500mA）集成电路，由八个CMOS数据锁存器、每个锁存器对应的双极达林顿晶体管驱动器，以及用于通用清除、选通和输出使能功能的CMOS控制电路组成。与MIC5801类似，该器件上配备的额外保护电路包括热关断、欠压锁定（UVLO）和过流关断。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC58P01YV
- 商品编号
- C184733
- 商品封装
- PLCC-28(11.5x11.5)
- 包装方式
- 管装
- 商品毛重
- 2.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 开漏 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 500mA | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 3.6mA |
商品概述
MIC58P01并行输入锁存驱动器是一款高压（80V）、大电流（500mA）集成电路，由八个CMOS数据锁存器、每个锁存器对应的双极型达林顿晶体管驱动器，以及用于通用清除、选通和输出使能功能的CMOS控制电路组成。与MIC5801类似，该器件上配备的额外保护电路包括热关断、欠压锁定（UVLO）和过流关断。 双极型/CMOS组合提供了极低功耗的锁存器，具备最大的接口灵活性。MIC58P01具有集电极开路输出，能够吸收500mA电流，并且内置二极管用于感性负载瞬态抑制，最小输出击穿电压额定值为80V（维持电压50V）。为了获得更高的负载电流能力，驱动器可以并联使用。 在5V逻辑电源供电时，MIC58P01通常能以高于5MHz的频率工作。在12V逻辑电源供电时，可获得显著更高的速度。CMOS输入与标准CMOS、PMOS和NMOS电路兼容。TTL电路可能需要上拉电阻。 这八个输出端中的每一个都有独立的500mA过流关断功能。发生过流关断时，受影响的通道将关闭，直到VDD重新上电或使能/复位引脚被置为高电平。持续时间小于2μs的电流脉冲不会触发过流关断。温度高于165℃时，所有输出将关闭。欠压锁定电路在VDD电压较低时禁用输出，提供0.5V的迟滞。
商品特性
- 最小数据输入速率4.4MHz
- 高压、大电流输出
- 每个输出端过流关断（典型值500mA）
- 欠压锁定
- 热关断
- 输出瞬态保护二极管
- 与CMOS、PMOS、NMOS和TTL兼容的输入
- 内部下拉电阻
- 低功耗CMOS锁存器
