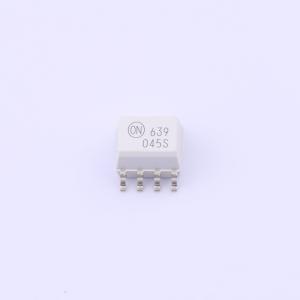

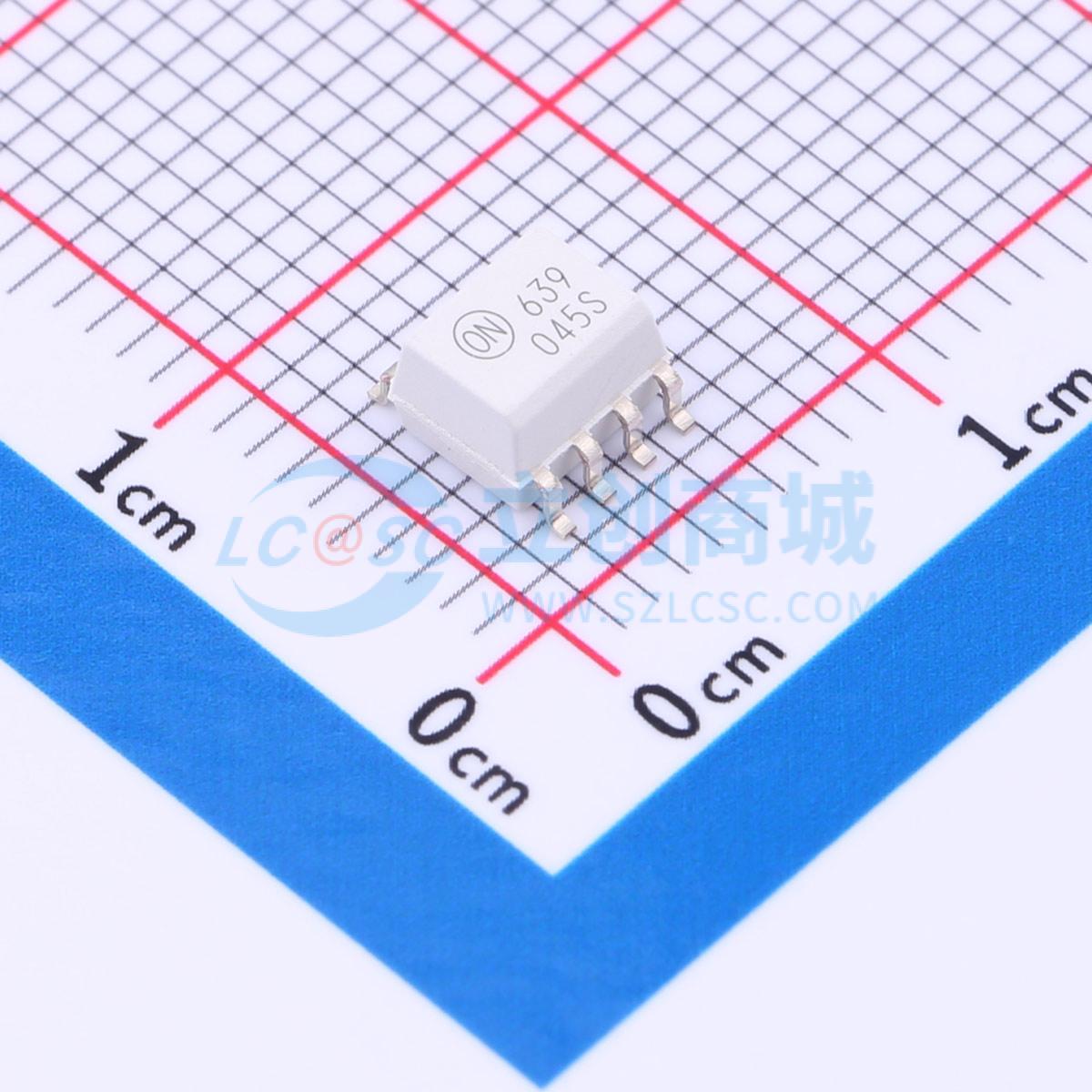

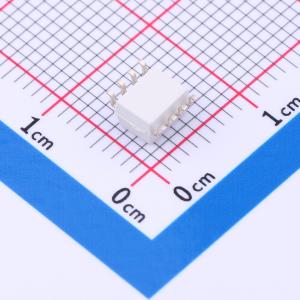

HCPL0639R2
HCPL0639R2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL06XX光电耦合器包含AlGaAS LED，该LED光学耦合至具有可选通输出的超高速集成光电探测器逻辑门（单通道器件）。 这些器件采用紧凑型小尺寸封装。 该输出具有开路集电极，从而允许有线OR输出。 HCPL0600、HCPL0601和HCPL0611输出包含基于双极性工艺的双极性晶体管，而HCPL0637、HCPL0638和HCPL0639输出包含基于CMOS工艺的双极性晶体管，以降低功耗。 在-40°C至+85°C温度范围内可确保耦合参数。 内部噪声屏蔽提供出色的共模抑制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL0639R2
- 商品编号
- C184745
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 85mW | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.75V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA |
