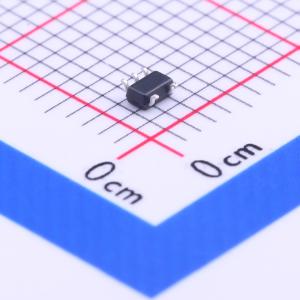

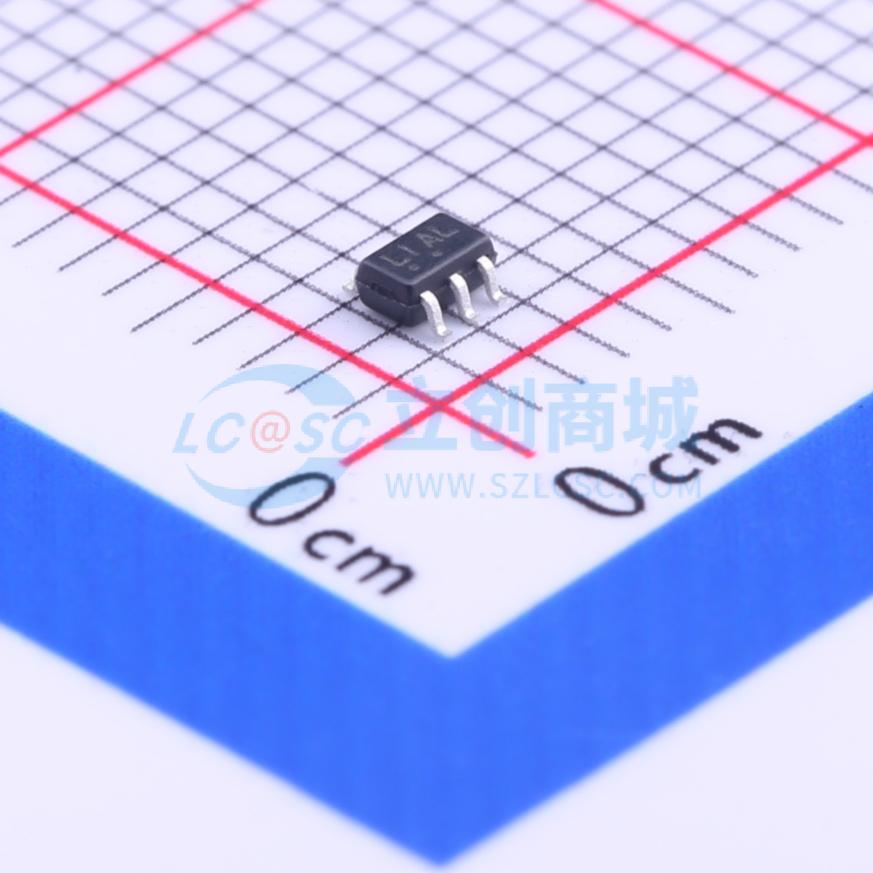

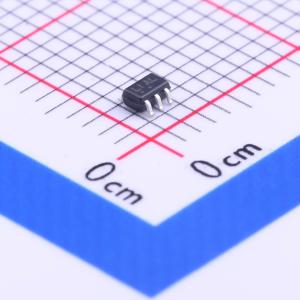

温馨提醒：图片仅供参考，商品以实物为准

NCP512SQ22T2G

输入6V 输出2.2V 80mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低漏低Iq
品牌名称: onsemi(安森美)
商品型号: NCP512SQ22T2G
商品编号: C184712
商品封装: SC-88A(SOT-353)
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

NCP512系列固定输出线性稳压器专为需要低静态电流的手持通信设备和便携式电池供电应用而设计。NCP512系列的特点是具有40 μA的超低静态电流。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路。 NCP512设计用于搭配低成本陶瓷电容器使用。该器件采用微型SC70 - 5表面贴装封装。标准电压版本有1.3、1.5、1.8、2.2、2.5、2.7、2.8、3.0、3.1、3.3和5.0 V。其他电压以100 mV为步进可选。

商品特性

典型静态电流低至40 μA
输出电压为3.0 V、负载电流为80 mA时，压差低至180 mV
提供低输出电压选项
输出电压精度为2.0%
工业温度范围为 - 40°C至85°C
这些器件为无铅器件

应用领域

手机
电池供电的消费产品
手持仪器
摄像机和相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.2V
	输出电流	80mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	240mV@(80mA)
	静态电流(Iq)	40uA
	噪声	180uVrms
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
