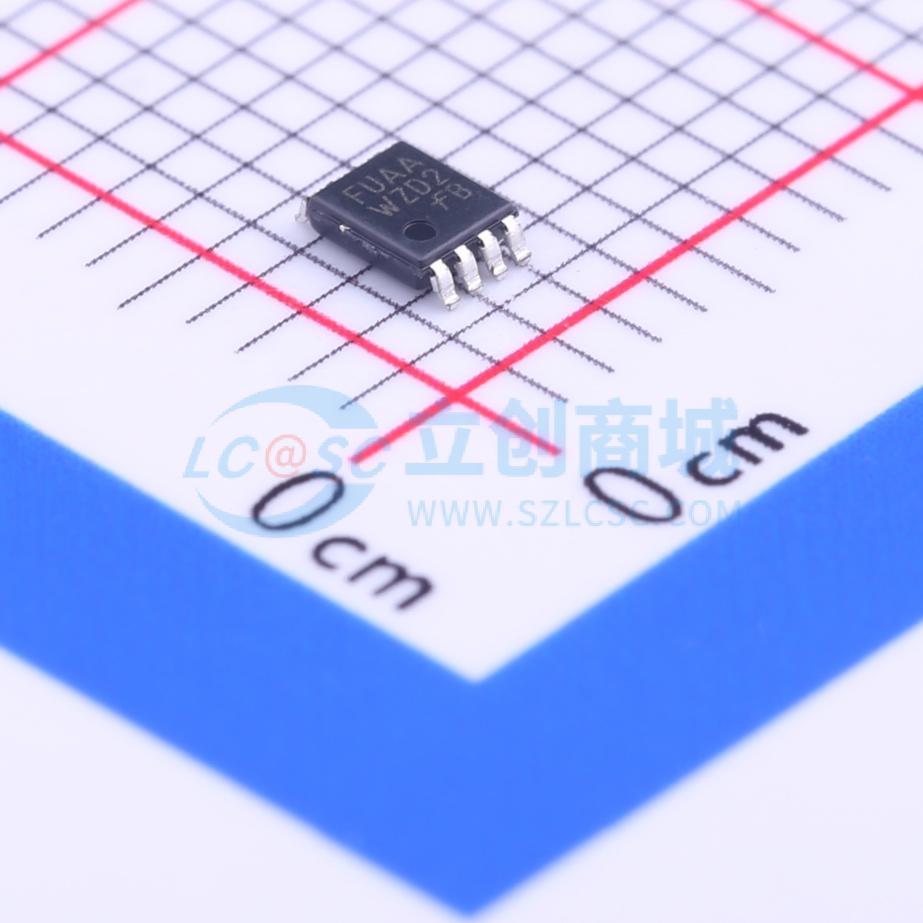

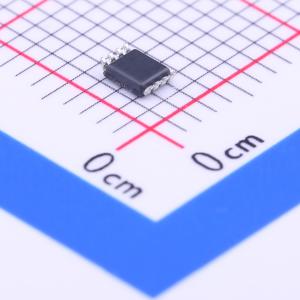

温馨提醒：图片仅供参考，商品以实物为准
NC7WZ132K8X
双2输入与非门，带施密特触发输入
- 描述
- 该器件采用先进的CMOS技术制造，可在较宽的VCC工作范围内实现超高速和高输出驱动，同时保持低静态功耗。该器件的工作范围为1.65V至5.5V VCC。当VCC为0V时，输入和输出为高阻抗。输入可承受高达7V的电压，与VCC工作电压无关。施密特触发输入在5V VCC下，正向和负向输入阈值电压之间通常具有1V的滞后。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7WZ132K8X
- 商品编号
- C184883
- 商品封装
- VFSOP-8-2.3mm
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.4V~3.6V | |
| 输入低电平(VIL) | 200mV~1.2V | |
| 系列 | 7WZ系列 | |
| 传播延迟(tpd) | 4.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
