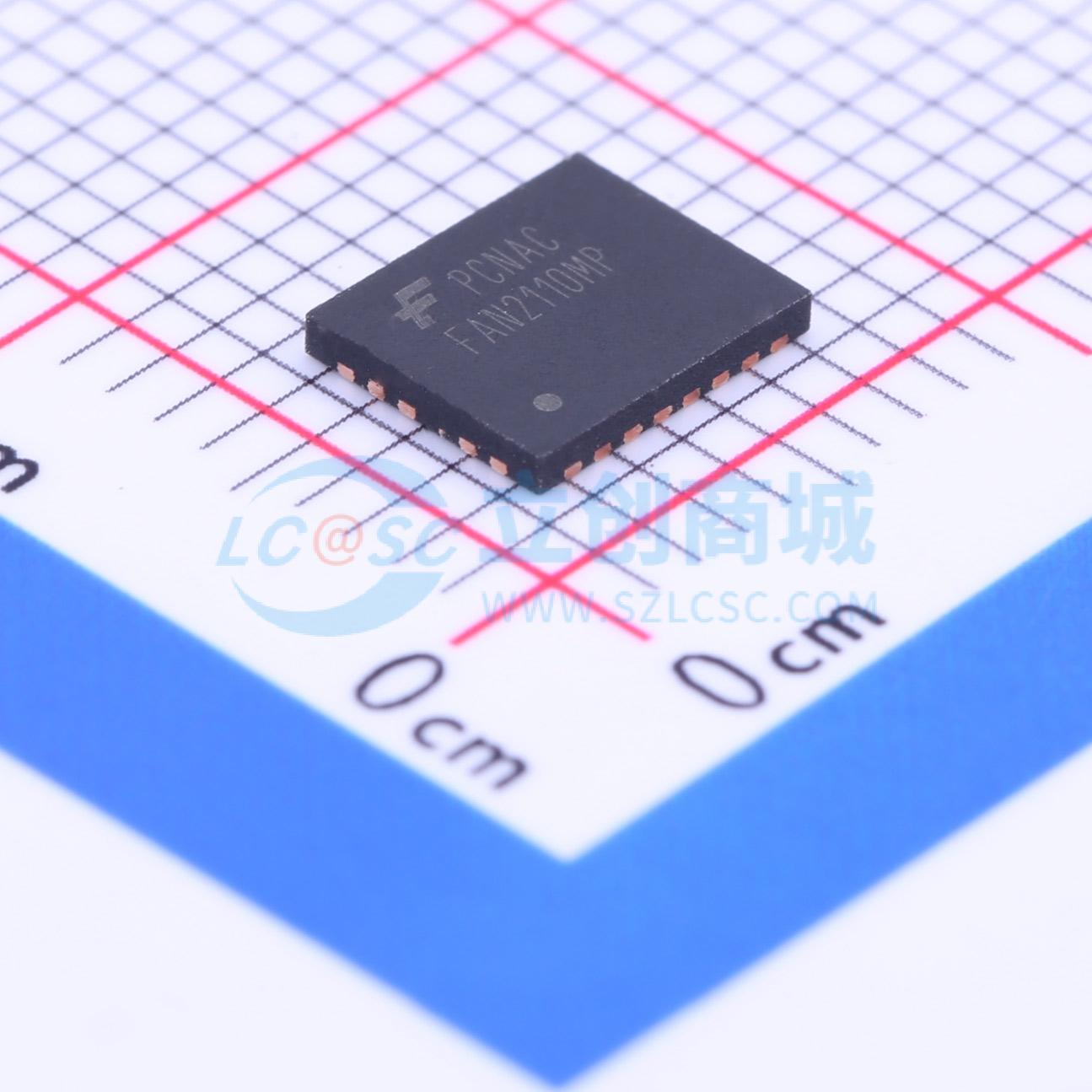

温馨提醒：图片仅供参考，商品以实物为准

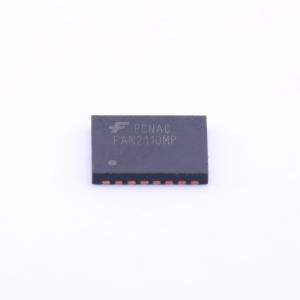

FAN2110MPX

高效集成同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN2110是一款高效、小尺寸、恒定频率的10A集成同步降压调节器。它具有宽输入电压范围（3V-24V）和宽输出电压范围（0.8V至80%Vin）。该器件集成了同步MOSFET和控制器/驱动器,可在小面积内满足高电流需求,同时减少外部组件数量。FAN2110支持外部环路补偿、可编程开关频率和电流限制。此外,它还具有多种保护功能,如过温、过压、欠压和热关断保护。
品牌名称: onsemi(安森美)
商品型号: FAN2110MPX
商品编号: C184537
商品封装: MLP-25
包装方式: 编带
商品毛重: 0.23克(g)
网友设计参考: 大电流降压模块

商品参数

商品概述

FAN2110是一款高效、小尺寸、定频的10 A集成同步降压稳压器。 FAN2110在一个封装中集成了同步MOSFET以及经过优化互连的控制器/驱动器，使设计人员能够用最少的外部元件在小面积内满足大电流需求。与分立解决方案相比，集成化有助于将关键电感降至最低，使元件布局更简单、更高效。 FAN2110支持外部环路补偿、可编程开关频率和电流限制。这些特性使设计更具灵活性和优化空间。高频运行支持全陶瓷解决方案。求和电流模式调制器采用无损电流检测进行电流反馈和过流保护。电压前馈有助于在宽输入电压范围内工作。先进的BiCMOS功率工艺，结合低RDS(ON)内部MOSFET和散热高效的MLP封装，使其能够在小封装中实现高功率耗散。输出过压、欠压和热关断保护功能有助于在故障条件下保护器件免受损坏。FAN2110还能防止负载点应用在启动期间对预偏置输出进行放电。

商品特性

宽输入电压范围：3 V - 24 V
宽输出电压范围：0.8 V至输入电压的80%
10 A输出电流
全温度范围内参考精度为1%
峰值效率超过93%
可编程频率运行：200 KHz至600 KHz
全同步运行，低端MOSFET集成肖特基二极管以提高效率
内部自举二极管
电源正常信号
可在预偏置输出上启动
输出端可使用陶瓷电容
外部补偿，设计灵活
可编程电流限制
欠压、过压和热关断保护
内部软启动
5x6 mm、25引脚、3焊盘MLP封装

应用领域

服务器和电信设备
显卡和显示器
计算系统
负载点稳压
机顶盒和游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电流	-

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	-
	开关管(内置/外置)	内置
