温馨提醒：图片仅供参考，商品以实物为准

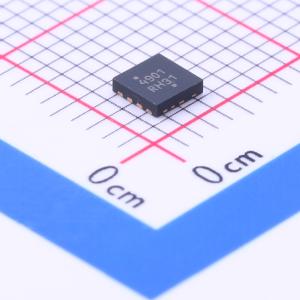

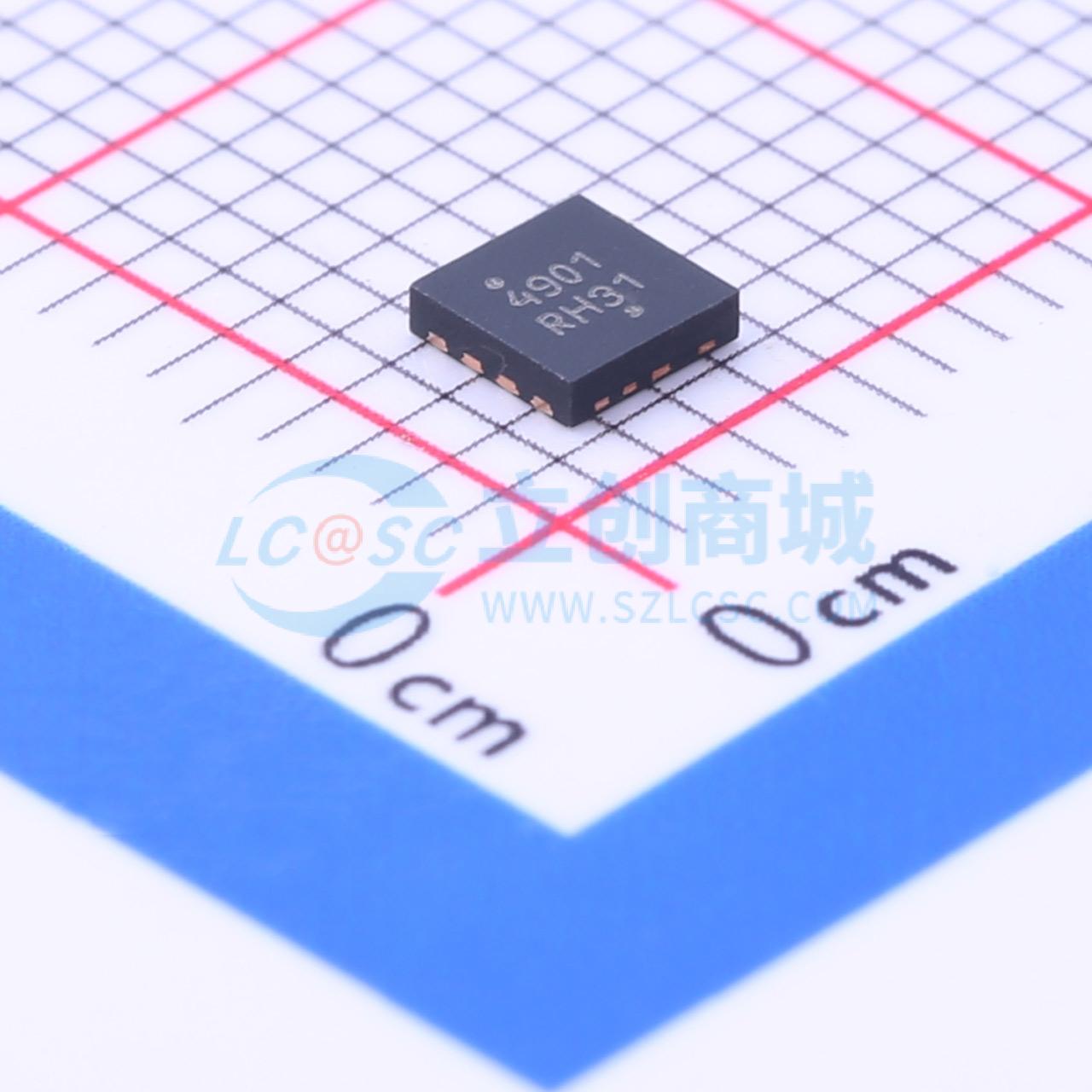

NTLLD4901NFTWG
2个N沟道 耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双N沟道,30V,5.5A/6.3A
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTLLD4901NFTWG
- 商品编号
- C184516
- 商品封装
- WDFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 1.88W | |
| 阈值电压(Vgs(th)) | 2.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@10V | |
| 输入电容(Ciss) | 660pF | |
| 反向传输电容(Crss) | 102pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 325pF |
商品特性
- 共封装功率级解决方案，可最小化电路板空间
- 带有集成肖特基二极管的低端MOSFET
- 寄生电感最小化
- 优化器件以降低功率损耗
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- DC-DC转换器
- 系统电压轨
- 负载点
