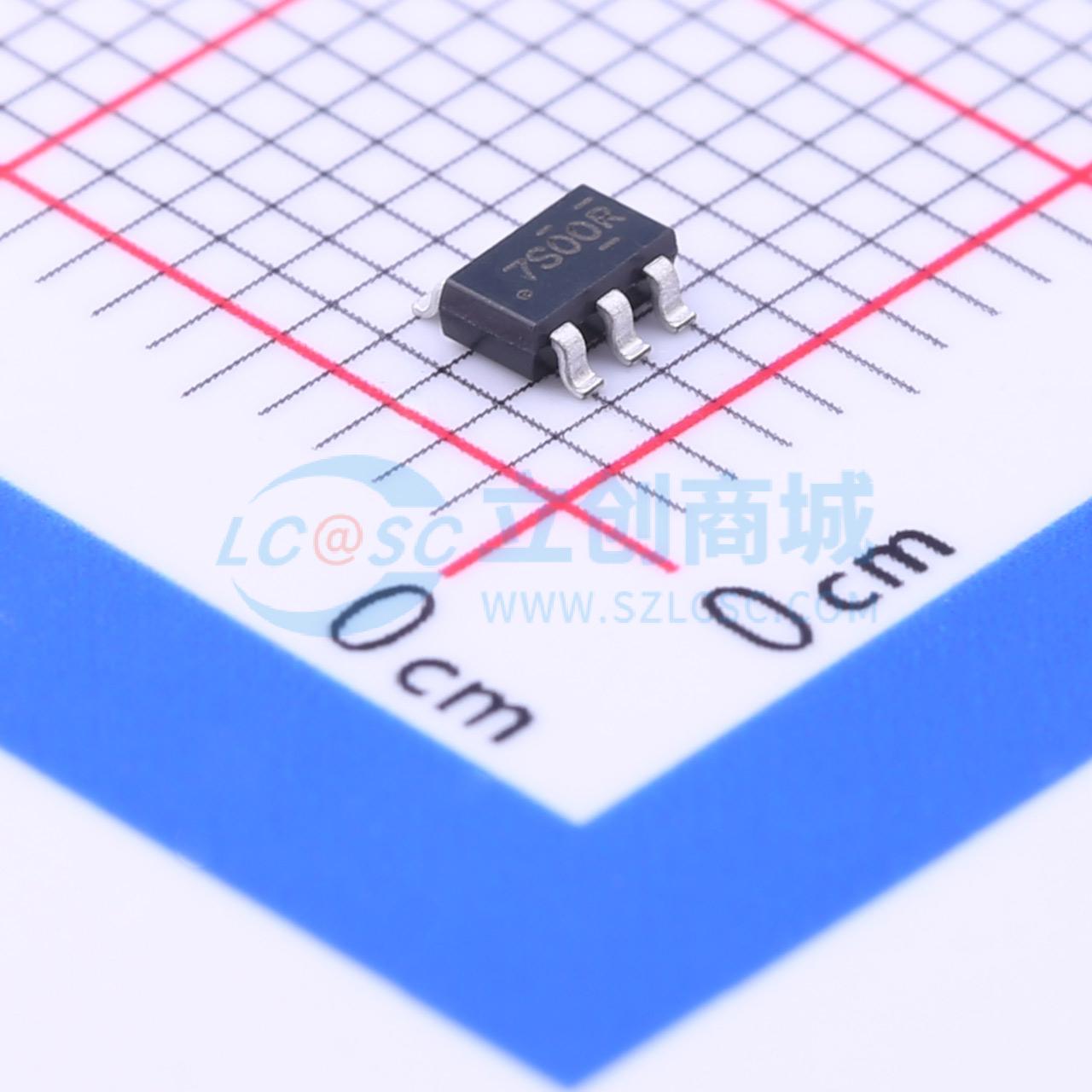

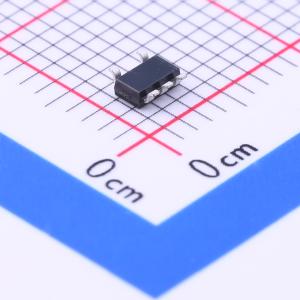

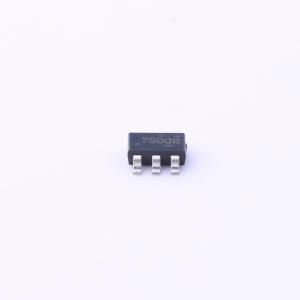

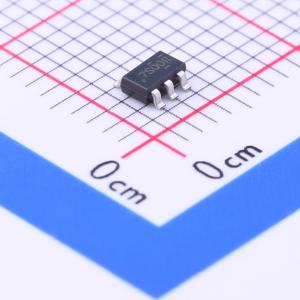

NC7S00M5X
NC7S00M5X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单2输入高性能CMOS与非门。 先进的硅栅CMOS制造工艺确保在宽VCC范围内实现高速和低功耗电路运行。 ESD保护二极管可保护输入和输出。 输入和输出之间有三级增益，确保高抗噪性，降低对输入边沿速率的敏感性。 节省空间的SOT23或SC70 5引脚封装。 超小型MicroPak无引脚封装。 高速：传播延迟3.5 ns（典型值）。 低静态功耗：ICC < 1 μA。 平衡输出驱动：IOL为2 mA，IOH为-2 mA。 宽VCC工作范围：2V-6V。 平衡的传播延迟。 适用于3V操作
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7S00M5X
- 商品编号
- C184520
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.6mA | |
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV | |
| 系列 | 7S系列 | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 节省空间的SOT23或SC70 5引脚封装
- 超小型MicroPak无引脚封装
- 高速：tₚd 3.5 ns（典型值）
- 低静态功耗：Δcc < 1 μA
- 平衡输出驱动：2 mA|ₒₗ ，−2 mAₒₕ
- 宽Vcc工作范围：2V - 6V
- 平衡传播延迟
- 指定用于3V操作
