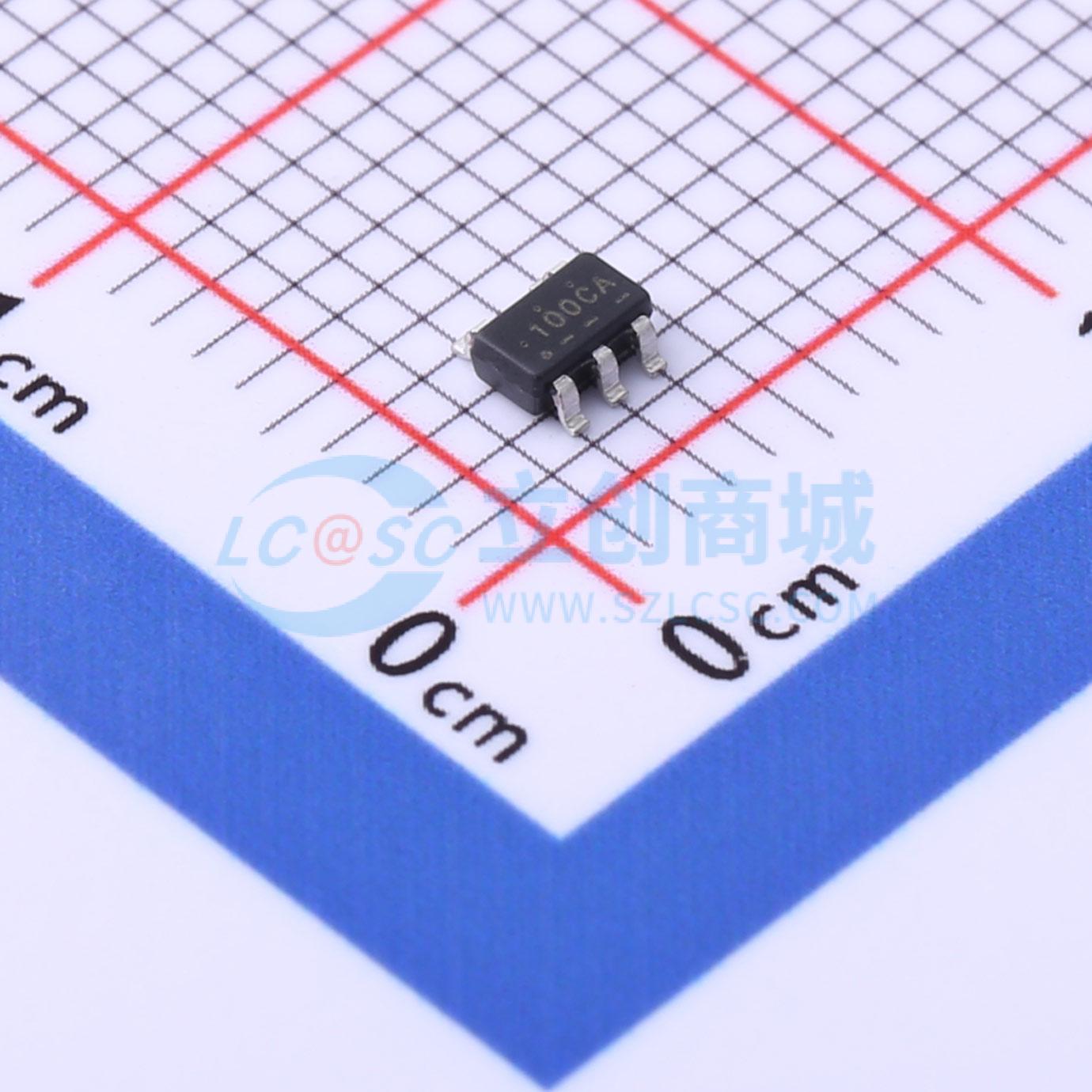

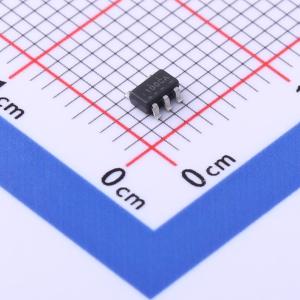

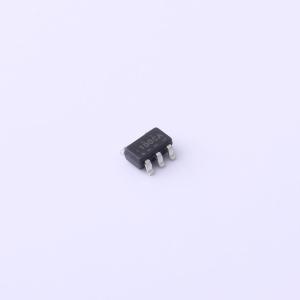

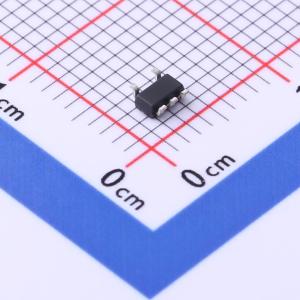

FAN3100CSX

FAN3100 2 A 栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲，驱动低压侧开关应用中的 N 沟道增强型 MOSFET。该驱动器提供 TTL（FAN3100T）或 CMOS（FAN3100C）输入阈值可选。内部电路提供欠压锁定功能，在电源电压处于工作范围之前，将输出保持为低电平。FAN3100 可实现快速的 MOSFET 开关性能，有助于在高频电源转换器设计中实现效率最大化。

FAN3100 驱动器的末级输出采用 MillerDrive 架构。这种双极 - MOSFET 组合在 MOSFET 导通/关断过程的米勒平台阶段提供高峰值电流，以最小化开关损耗，同时提供轨到轨电压摆幅和反向电流能力。

FAN3100 还提供双输入，可配置为非反相或反相模式，并支持使能功能。如果一个或两个输入未连接，内部电阻会对输入进行偏置，使输出被拉低，从而关断功率 MOSFET。

FAN3100 有两种封装可选：无铅涂层、2x2 mm、6 引脚模制无引线封装（MLP），尺寸小巧且热性能出色；或行业标准的 5 引脚 SOT23 封装。

• 在 VDD = 12 V 时，峰值灌/拉电流为 3 A
• 工作范围为 4.5 至 18 V
• 在 VOUT = 6 V 时，灌电流为 2.5 A，拉电流为 1.8 A
• 双逻辑输入可配置为带使能功能的非反相或反相模式
• 无输入时，内部电阻可关断驱动器
• 负载为 1 nF 时，典型上升时间为 13 ns，典型下降时间为 9 ns
• 提供 TTL 或 CMOS 输入阈值可选
• MillerDrive 技术在输入上升或下降时，典型传播延迟时间小于 20 ns
• 6 引脚、2x2 mm MLP 或 5 引脚 SOT23 封装
• 环境温度范围为 -40℃ 至 125℃
• 这些器件无铅且无卤素

• 开关模式电源（SMPS）
• 高效 MOSFET 开关
• 同步整流电路
• 直流 - 直流转换器
• 电机控制
