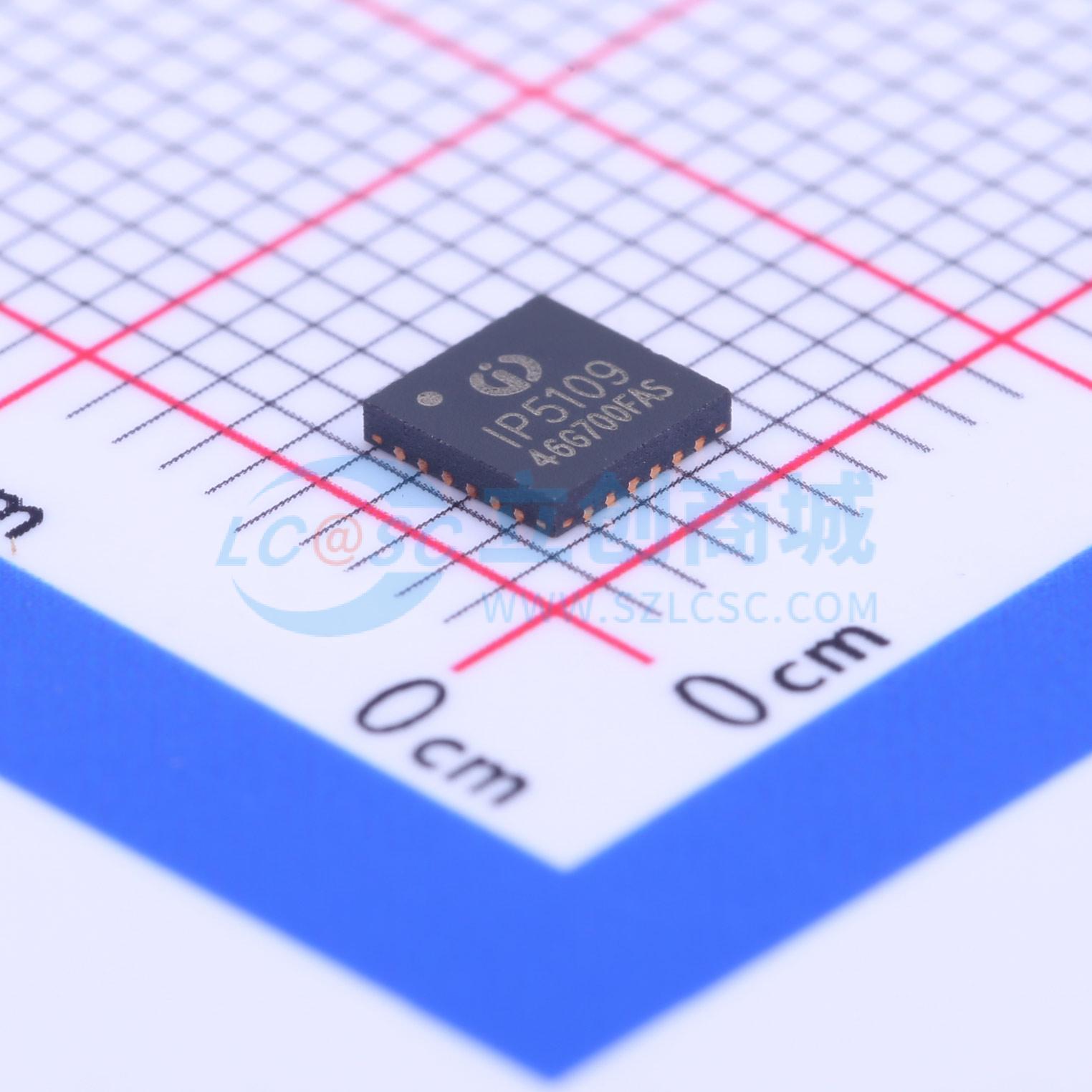

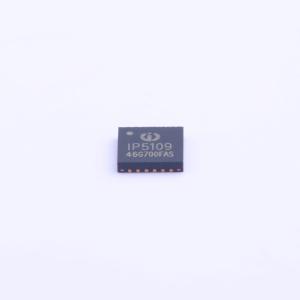

IP5109

IP5109 是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SOC，为移动电源提供完整的电源解决方案。

IP5109 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。

IP5109 只需一个电感实现降压与升压功能。DC-DC 转换器工作在 2MHz，可以支持低成本电感和电容。

IP5109 的同步升压系统提供最大 2.4A 输出电流，转换效率高至 95% 。空载时，自动进入休眠状态，静态电流降至 50uA。

IP5109 采用开关充电技术，提供最大 3A 电流，充电效率高至 96% 。内置 IC 温度和输入电压智能调节充电电流。

IP5109 内置 14bit ADC，精确测量电池电压和电流，可通过 I2C 访问 ADC 数据。IP5109 内置电量计算法，可以准确获取电池电量信息。

IP5109 可定制电池电量曲线，可精准显示电池电量。支持 3/4/5 颗 LED 电量显示和照明功能。

• 同步开关充放电
• 2.4A 同步升压转换，3A 同步开关充电
• 升压效率最高达 95%，充电效率最高达 96%
• 内置电源路径管理，支持边充边放
• 自适应充电电流调节，匹配所有适配器
• 充电电压精度：±0.5%；支持 4.20V、4.30V 和 4.35V 电池
• 内置 14bit ADC 和电量计
• 支持 5 / 4/ 3 颗 LED 电量显示
• 电池电量曲线可设置，显示灯更均匀
• 内置照明灯驱动
• 自动检测手机插入和拔出
• 智能识别负载，自动进待机
• 待机功耗小于 50μA
• 功率 MOS 内置，单电感实现充放电
• 2M 开关频率，可支持 1uH 电感
• 输出过流、过压、短路保护
• 输入过压、过充、过放、过流放电保护
• 整机过温保护，电池温度 NTC 保护
• ESD 4KV，瞬间耐压 11V
• I2C 接口，可灵活、低成本定制方案

• 移动电源/充电宝
• 手机、平板电脑等便携式设备
