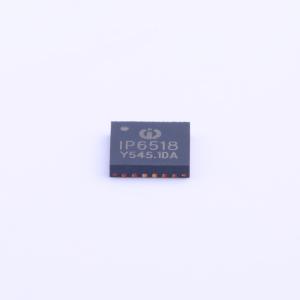

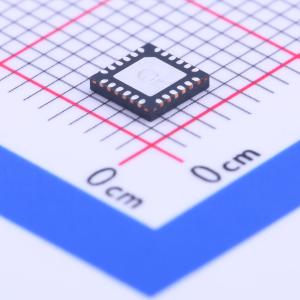

IP6518

IP6518 是一款集成同步开关的降压转换器、支持 13 种输出快充协议、支持 Type-C 输出和 USB PD 协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。 IP6518 内置功率 MOS，输入电压范围是 10.5V 到 32V，输出电压范围是 3V 到 20V，最大能提供 45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：3V@3.6A，5V@3.4A，7V@3A，9V@3A，12V@3A，15V@2.3A，20V@2.3A。IP6518 的降压转换效率高至 97%。 IP6518 的输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。 IP6518 的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。 IP6518 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。 IP6518 支持 Type-C 接口输出，集成各种快充协议，可以通过 CC1/CC2 或 DP/DM 来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6518 支持的快充协议有：DCP（苹果、三星和 BC1.2）、高通 QC2.0/QC3.0、MTK PE+1.1/PE+2.0、华为快充协议 FCP/SCP、展讯快充协议 SFCP，IP6518 支持 USB PD 输出协议。 IP6518 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

• 同步开关降压转换器：内置功率 MOS，输入工作电压范围 10.5V 到 32V，输出电压范围 3V 到 20V，根据快充协议自动调整，输出功率最大 45W（3V@3.6A，5V@3.4A，9V@3A，12V@3A，15V@2.3A，20V@2.3A），输出电压有线补功能 125mv/A，输出具有 CV/CC 特性，转换效率最高达 97%，有软启动功能，通过外接电阻可设定开关频率 150k、220k、350k
• 支持 Type-C 输出接口和 USB PD 协议：支持 5V、7V、9V、12V、15V、20V PD 输出协议
• 输出快充：支持 BC1.2、Apple、三星协议，支持高通 QC2.0 和 QC3.0，支持 MTK PE+1.1 和 MTK PE+2.0，支持华为快充协议 FCP 和 SCP，支持三星快充协议 AFC，支持展讯快充协议 SFCP
• 多重保护、高可靠性：输入过压、输入欠压、输出短路、输出过流保护，整机过温保护，ESD 4KV，直流耐压 48V

• 车载充电器
• 快充适配器
• 智能排插
