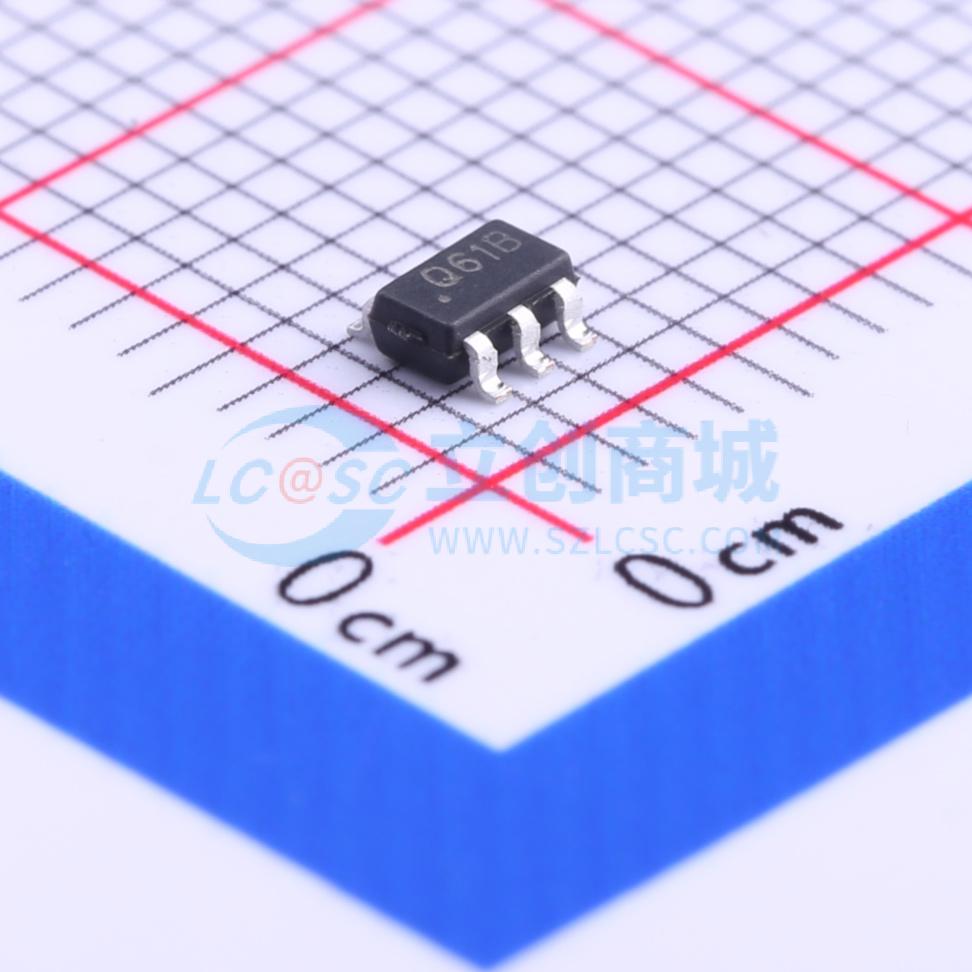

温馨提醒：图片仅供参考，商品以实物为准

IP2161

集成7种协议、用于USB端口的快充协议IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IP2161是一款集成7种、用于USB输出端口的快充协议IC，支持7种快充协议，包括HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon Fast Charge Protocol），AFC（Samsung Adaptive Fast Charge），SFCP（Spreadtrum Fast Charge Protocol），Apple 2.4A，BC1.2以及三星2.0A。 IP2161支持自动检测设备类型和充电协议切换，自动响应快充协议请求。 IP2161集成FB控制接口，可通过调节FB SOURCE/SINK的电流（最小2uA/step）来精确控制输出电压。
品牌名称: INJOINIC(英集芯)
商品型号: IP2161
商品编号: C185471
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)
网友设计参考: 非复合型降压快充

商品参数

商品概述

IP2161是一款集成7种、用于USB输出端口的快充协议IC，支持7种快充协议，包括HVDCP QC3.0/QC2.0（Quick Charge） Class A，FCP（Hisilicon Fast Charge Protocol），AFC（Samsung Adaptive Fast Charge），SFCP（Spreadtrum Fast Charge Protocol），Apple 2.4A，BC1.2以及三星2.0A。 IP2161支持自动检测设备类型和充电协议切换，自动响应快充协议请求。 IP2161集成FB控制接口，可通过调节FB SOURCE/SINK的电流（最小2uA/step）来精确控制输出电压。

商品特性

支持7种USB端口充电协议支持多种充电协议控制（QC3.0/QC2.0，FCP，AFC，SFCP以及Apple 2.4A，BC1.2和三星2.0A）
支持自动选择快充协议或普通充电控制
高通证书编号：478786303-2
支持QC3.0 Class A: 3.6V~12V (0.2V/step)
支持QC2.0 Class A: 5V, 9V和12V
支持华为FCP快充5V和9V电压配置
支持三星AFC快充5V和9V电压配置
支持Apple 2.4A：DP = 2.7V， DM = 2.7V
支持三星2.0A：DP = 1.2V， DM = 1.2V
支持BC1.2：DP与DM短接
SEL可配置快充协议请求的最高电压为12V或9V或5V
自动检测DP，DM上电压对应的快充请求，通过调节FB精确控制输出电压
低静态功耗IQ = 66uA(Typ.)
工作电压范围：3V~5.5V
Package: SOT23-6

应用领域

USB功率输出接口
移动电源
车载充电器
智慧手机
平板电脑
网络笔记本
数字相机
蓝牙配件所用的电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	工作电压	3V~5.5V
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	66uA
