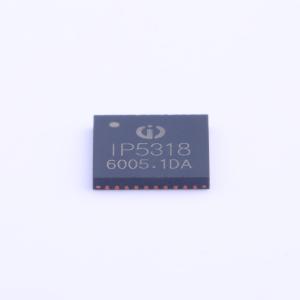

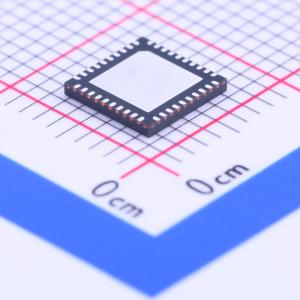

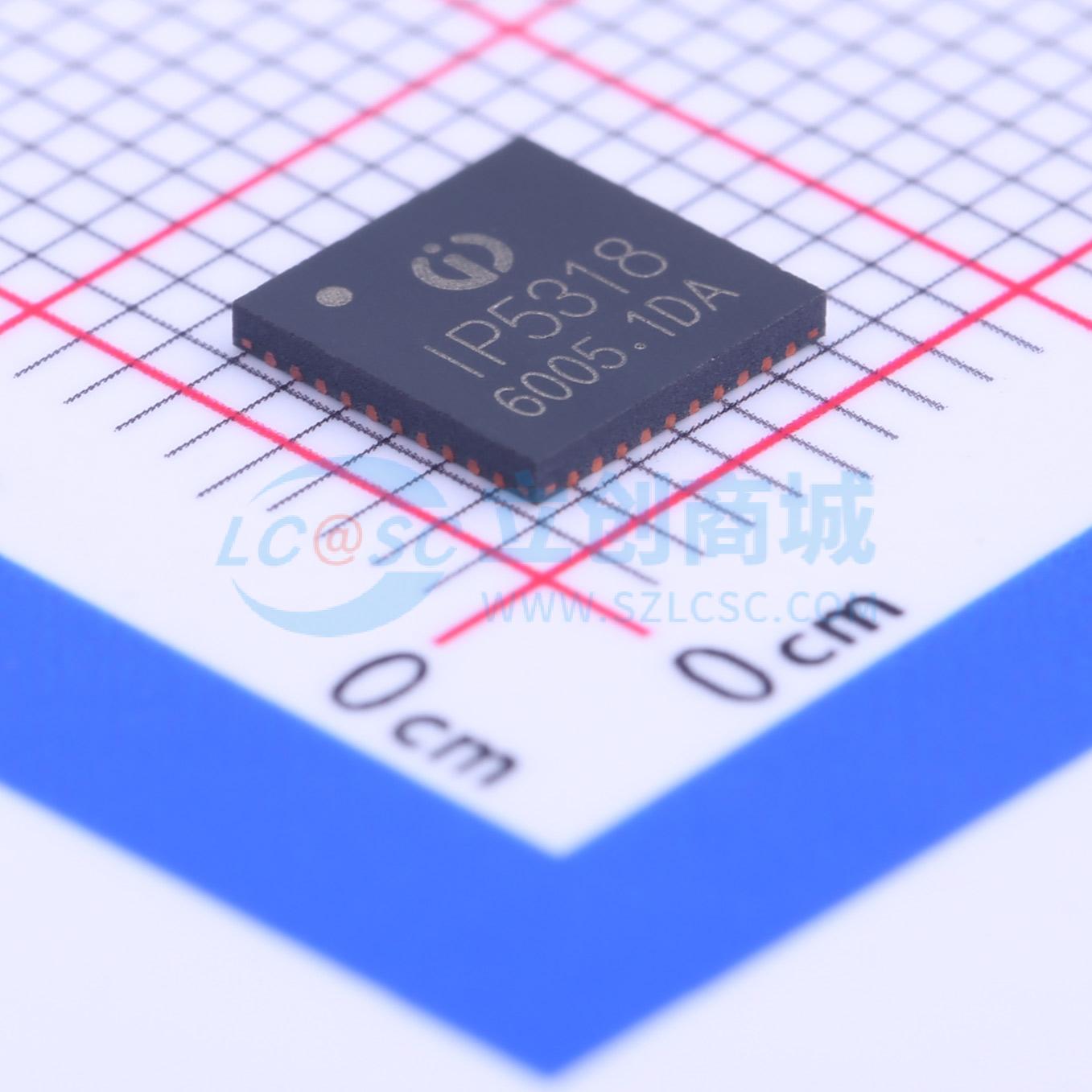

IP5318A

4.8A充电、18W放电、集成输入输出快充功能移动电源SOC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成TYPE-C DRP协议，4.8A充电，18W放电，快充功能移动电源SOC
品牌名称: INJOINIC(英集芯)
商品型号: IP5318A
商品编号: C181690
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.09克(g)

商品概述

IP5318A是一款集成TYPE-C协议、QC2.0 /QC3.0输出快充协议（兼容DCP识别功能，兼容BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为移动电源提供完整的电源解决方案。其高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。其同步开关升压系统可支持QC2.0 /QC3.0快充，提供最大18W输出能力，转换效率高至96%。空载时，自动进入休眠状态，静态电流降至100uA以下。其同步开关充电系统，提供高达4.8A充电电流，充电效率高至97%。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。内置TYPE-C协议，可以支持TYPE-C口输入大电流充电、输出大电流放电。内置14bit ADC，精确测量电池电压和电流，可通过I2C访问ADC数据。内置电量计算法，可以准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。支持2/3/4/5颗LED电量显示，智能识别电量显示模式；支持照明功能；支持按键。

商品特性

集成TYPE-C DRP协议，支持单口输入输出
集成QC2.0/QC3.0输出（兼容DCP）快充协议，高通&UL QC3.0认证编号：4787391468 - 2
电池端充电电流可达4.8A
同步开关充电效率最高达97%
自适应充电电流调节，匹配所有适配器
充电电压精度：±0.5%
支持4.20V、4.30V、4.35V、4.40V电池
输出电流能力：5V：3.1A 9V：2.0A 12V：1.5A
同步开关放电效率最高达96%
内置14bit ADC和电量计，支持5 / 4 / 3 / 2颗LED电量显示
智能识别LED电量显示灯数目
电池电量曲线可设置，显示灯更均匀
内置照明灯驱动
自动检测手机插入和拔出
双色灯指示快充电压
支持按键智能识别负载，轻负载自动进待机
输入过压、欠压保护
输出过流、过压、短路保护
电池过充、过放、过流保护
IC过温保护
充放电电池温度NTC保护
ESD 4KV，耐压25V
内置开关功率MOS
单电感实现充电、放电功能
I2C接口，可灵活、低成本定制方案
低功耗待机平均电流小于100uA
封装6mm×6mm，0.5pitch QFN40

应用领域

移动电源、充电宝
手机、平板电脑等便携设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4.5V~14V
	最大充电电流	-

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	0℃~+70℃
