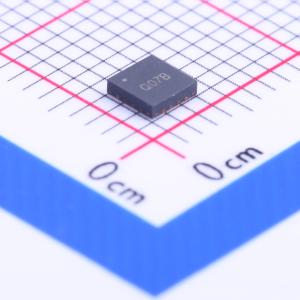

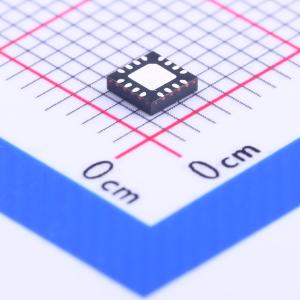

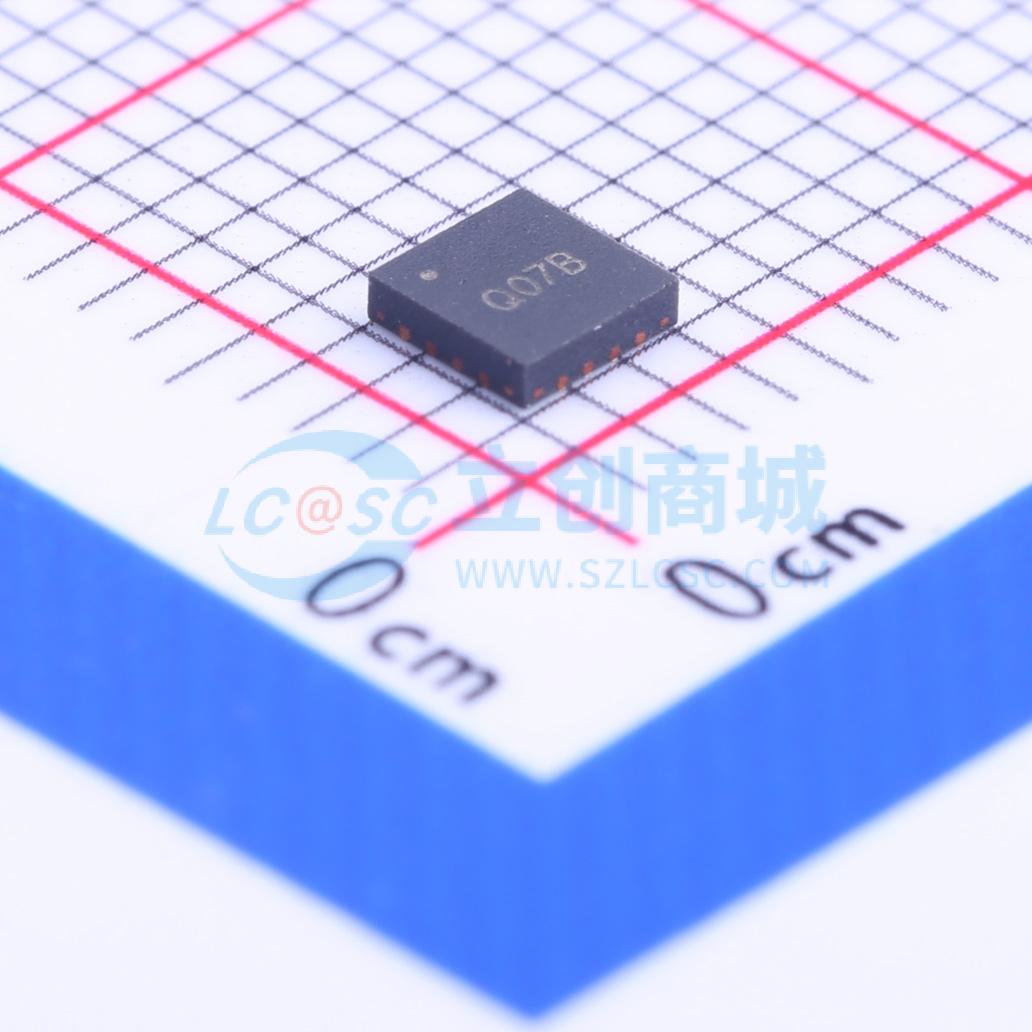

温馨提醒：图片仅供参考，商品以实物为准
IP2707
IP2707
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路,快充协议IC,Fast charging physical layer IC for USB interfaces
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP2707
- 商品编号
- C181687
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - |
商品概述
IP2707是一款专为USB端口设计的低成本快充物理层IC，支持10种快充标准，包括Type-C DFP、HVDCP QC3.0/QC2.0（快速充电）A类和B类、FCP（快速充电协议）、AFC（自适应快速充电）、SFCP（快速充电协议）、MTK PE+ 2.0/1.1（联发科泵浦快充增强版2.0/1.1）、苹果2.4A、BC1.2和三星2.0A。 IP2707集成了USB Type-C DRP端口控制器，可配置为DFP、UFP或DRP模式，并能与Type-C UFP/DFP/DRP设备协同工作。 IP2707支持两个USB端口充电控制，其中DP1、DM1支持多种充电标准。DP2、DM2支持苹果2.4A、三星2.0A和BC1.2。 IP2707支持自动检测所连接设备的类型，并切换标准类型以响应快充需求。 集成了FB控制线，用于源/灌电流，最小步进精度为2uA/步，以实现精确的电压调节。 支持NTC过温保护功能。
商品特性
- 支持两个USB端口充电控制
- DP1、DM1支持多种快充标准：QC3.0/QC2.0、FCP、AFC、SFCP、MTK PE+ 2.0/1.1以及苹果2.4A、三星2.0A、BC1.2
- DP2、DM2支持苹果2.4A、三星2.0A、BC1.2
- 支持USB Type-C DRP控制器
- 自动检测USB连接状态
- 自动检测USB线路方向和角色
- ID1/ID2引脚在协商成功后将启用电源轨
- SEL2支持将端口配置为DFP、UFP或DRP
- 支持QC3.0和QC2.0 B类（兼容A类）
- QC3.0 B类：3.6V~20V（0.2V/步）输出电压
- QC2.0 B类：5V、9V、12V或20V
- 支持MTK PE+2.0/1.1
- PE+2.0：5V~20V（0.5V/步）
- PE+1.1：3.6V~5V（0.2V/步）、7V、9V或12V
- 支持5V和9V的FCP
- 支持5V和9V的AFC
- 支持12V、9V和5V的SFCP
- 支持苹果2.4A：DP = 2.7V，DM = 2.7V
- 支持三星2.0A：DP = 1.2V，DM = 1.2V
- 支持BC1.2：自动短接D+和D-线
- SEL1配置允许施加的最大电压为20V、12V或5V
- 默认5V模式运行
- 支持自动检测和自动切换快充标准
- 支持NTC温度保护功能
- 支持自动检测NTC和MTK功能
- FB用于电压调节
- 工作电压：3V~5.5V
- 极低功耗IQ = 66uA（典型值）
- 封装：DFN16
应用领域
- 交流适配器、移动电源、车载充电器的USB电源输出端口
- 智能手机、平板电脑、上网本、数码相机和蓝牙配件的电池充电器
