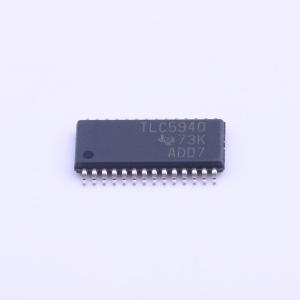

TLC5940PWPR
TLC5940 16通道LED驱动器带DOT校正和灰度PWM控制
- 描述
- TLC5940 具有点校正与灰度 PWM 控制功能的 16 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5940PWPR
- 商品编号
- C181653
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 4% |
商品概述
TLC5940 是一款16通道恒流LED汇流驱动器。每个通道都有独立可调的4096级灰度PWM亮度控制和64级恒流汇流（点校正）。点校正用于调整LED通道之间以及其他LED驱动器之间的亮度差异。点校正数据存储在集成的EEPROM中。灰度控制和点校正都可以通过串行接口访问。单个外部电阻设置所有16个通道的最大电流值。
TLC5940 具有两个错误信息电路。LED开路检测（LOD）指示输出端有断开或未连接的LED。热错误标志（TEF）指示过温状态。
商品特性
- 16 通道
- 12 位（4096 级）灰度 PWM 控制
- 点校正 – 6 位（64 级）– 可存储在集成 EEPROM 中
- 驱动能力（恒流沉降）：0 mA 至 60 mA（VCC < 3.6 V）
- 驱动能力（恒流沉降）：0 mA 至 120 mA（VCC > 3.6 V）
- LED 电源电压高达 17 V
- VCC = 3 V 至 5.5 V
- 串行数据接口
- 受控的浪涌电流
- 30 MHz 数据传输速率
- CMOS 电平 I/O
- 错误信息：LOD（LED 开路检测）、TEF（热错误标志）
应用领域
- 单色、多色、全彩LED显示屏
- LED标志牌
- 显示背光
- 通用、高电流LED驱动器
