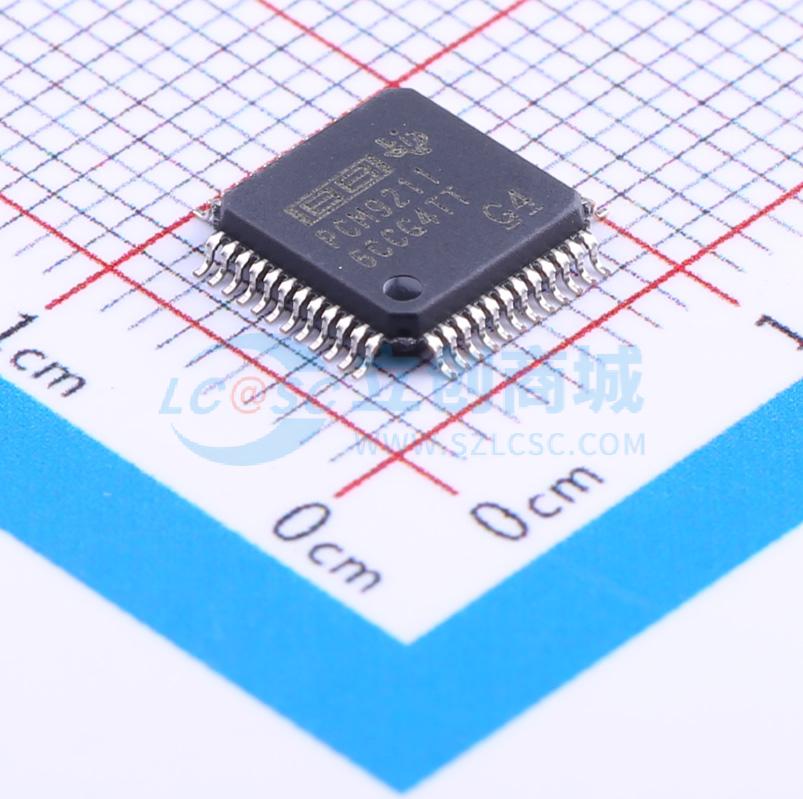

温馨提醒：图片仅供参考，商品以实物为准
PCM9211PTR
PCM9211 216-kHz 数字音频接口收发器 (DIX) 带立体声 ADC 和信号路由
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCM9211 是一款适用于多媒体播放器和录音设备的模拟和数字前端设备。它集成了216-kHz数字音频收发器 (DIX)，96-kHz立体声ADC，以及多个PCM (I²S, left-justified, right-justified) 以将源路由到核心DSP。
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM9211PTR
- 商品编号
- C181660
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 收发器 | |
| 接口类型 | SPI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 7kHz~216kHz | |
| 工作电压 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
PCM9211是适用于当今多媒体播放器和录音机的完整模拟与数字前端。 PCM9211集成了立体声ADC、支持多达12路复用输入的S/PDIF收发器以及3路PCM输入，可将其他音频接收器与模拟和S/PDIF信号一起复用到数字信号处理器（DSP）。
商品特性
- 集成DIX、ADC和信号路由
- 异步操作（DIR、DIT、ADC）PCM数据的复用和路由：– I2S、左对齐、右对齐 多功能输入/输出引脚
- 数字音频接口接收器（DIR）：
- 支持24位、216 kHz
- 50 ps超低抖动
- 非PCM检测（IEC61937、DTS - CD/LD）
- 12路S/PDIF输入端口：
- 2路同轴S/PDIF输入
- 10路光纤S/PDIF输入
- 数字音频接口发送器（DIT）：
- 支持24位、216 kHz
- 24位数据长度
- 48位通道状态缓冲区
- 同步/异步操作
- 模数转换器（ADC）：
- 支持24位、96 kHz
- 动态范围：101 dB（fS = 96 kHz）
- 同步/异步操作
- 路由功能：
- 输入：3路PCM、1路DIR、1路ADC
- 输出：主输出、辅助输出、DIT
- 多通道（8通道）PCM路由
- 其他功能特性：
- 掉电（引脚和寄存器控制）
- PCM端口采样频率计数器
- GPIO和GPO
- 用于外部晶体的振荡器（24.576 MHz）
- SPI、I2C或硬件控制模式
- 电源：
- DIX及所有数字部分为3.3 V（2.9 V至3.6 V）
- ADC模拟部分为5 V（4.5 V至5.5 V）
- 工作温度：-40℃至85℃
- 封装：48引脚LQFP
应用领域
- 家庭影院和AVR设备
- 电视和条形音箱
- 乐器、录音和广播
- 高性能声卡
