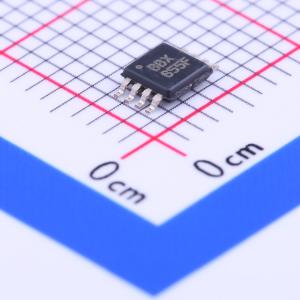

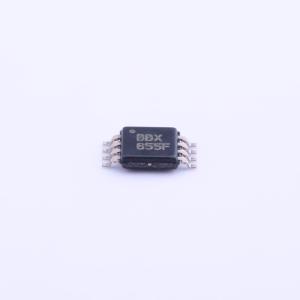

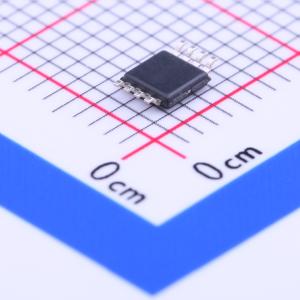

温馨提醒：图片仅供参考，商品以实物为准

OPA2380AIDGKT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA2380 OPA2380 - 双通道高速精密跨阻放大器
品牌名称: TI(德州仪器)
商品型号: OPA2380AIDGKT
商品编号: C181662
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	100nV/℃
	静态电流(Iq)	7.5mA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	67nV/√Hz@10kHz
	输入失调电流(Ios)	100pA

商品概述

OPA380系列跨阻放大器具备高速（90MHz增益带宽[GBW]）运行能力，拥有极高的精度、出色的长期稳定性和极低的1/f噪声。它非常适合高速光电二极管应用。OPA380的失调电压为25μV，失调漂移为0.1μV/°C，偏置电流为50pA。OPA380在失调、漂移和噪声性能方面远远超过传统JFET运算放大器。跨阻放大器的信号带宽在很大程度上取决于放大器的GBW、光电二极管的寄生电容以及反馈电阻。OPA380的90MHz GBW使大多数配置下的跨阻带宽能够超过1MHz。OPA380非常适合用于光纤功率电平的快速控制环路。由于OPA380具有高精度和低噪声特性，可实现4至5个数量级的动态范围。例如，这一能力允许在单个I/V转换级中测量低至1nA、高达100μA的信号电流。与对数放大器不同，OPA380在整个动态范围内都具有非常宽的带宽。通过使用一个连接到 -5V的外部下拉电阻，输出电压范围可以扩展到包含0V。 OPA380（单通道）提供MSOP - 8和SO - 8封装。OPA2380（双通道）提供微型MSOP - 8封装。它们的工作温度范围为 - 40°C至 + 125°C。

商品特性

1MHz跨阻带宽
出色的长期v₀ₛ稳定性
偏置电流：50pA（最大值）
失调电压：25μV（最大值）
动态范围：4至5个数量级
漂移：0.1μV/°C（最大值）
增益带宽：90MHz
静态电流：7.5mA
电源范围：2.7V至5.5V
单通道和双通道版本
微型封装：MSOP - 8

应用领域

光电二极管监测
精密I/V转换
光放大器
CAT扫描仪前端

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	90MHz
	输入偏置电流(Ib)	50pA
	输入失调电压(Vos)	25uV
	共模抑制比(CMRR)	105dB
	压摆率(SR)	80V/us
	输出电流	150mA
