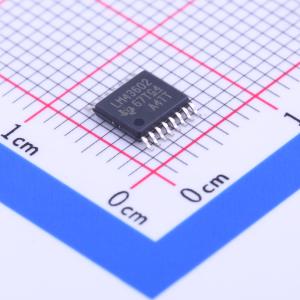

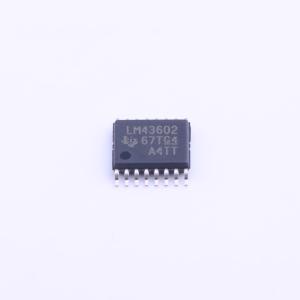

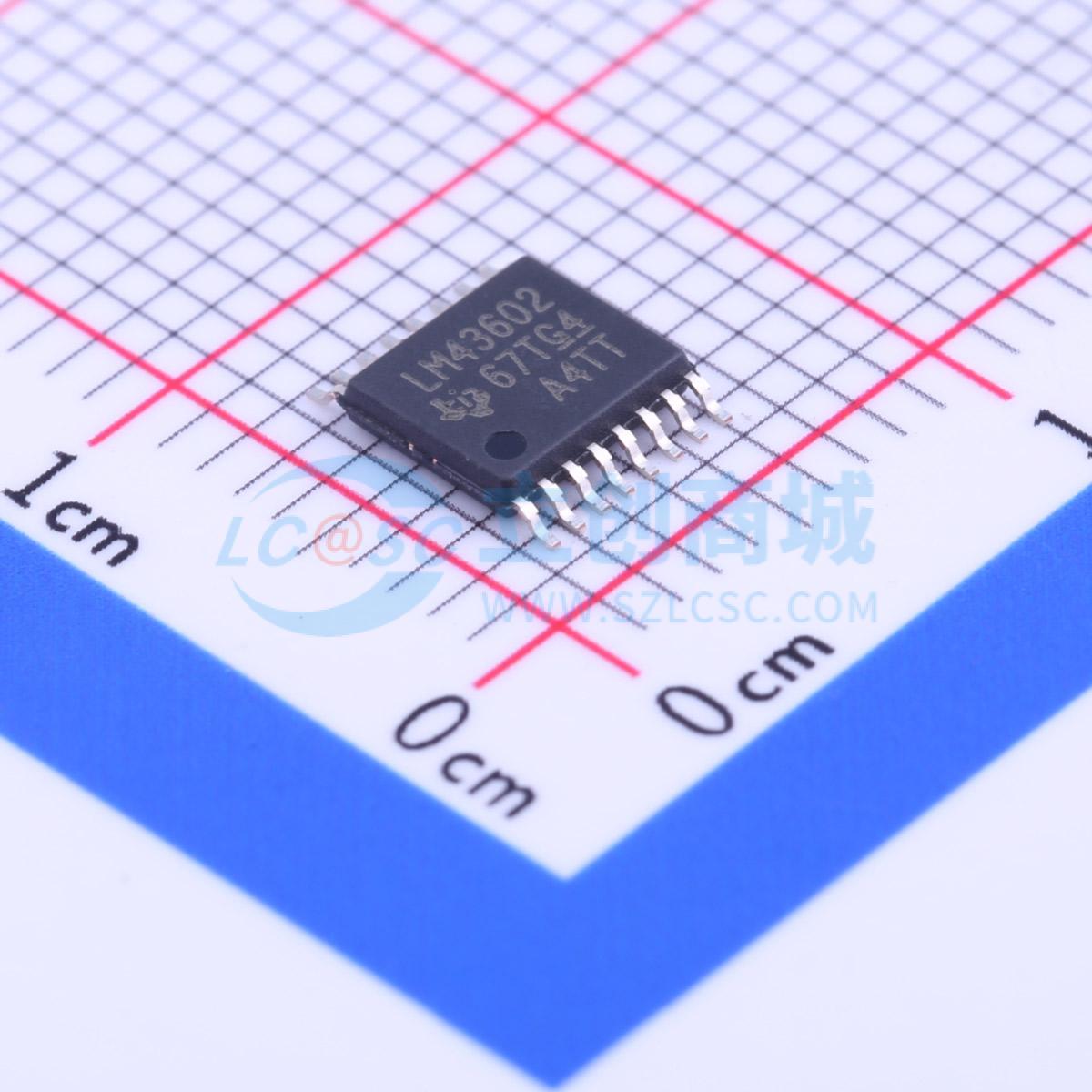

LM43602PWPT

LM43602调节器是一款易于使用的同步降压DC-DC转换器，能够从3.5 V至36 V（绝对最大值为42 V）的输入电压范围内驱动高达2 A的负载电流。LM43602在非常小的解决方案尺寸中提供了出色的效率、输出精度和压降电压。该系列还提供了0.5 A、1 A和3 A负载电流选项，并且采用引脚兼容的封装。峰值电流模式控制用于实现简单的控制环路补偿和逐周期电流限制。可选功能如可编程开关频率、同步、电源良好标志、精密使能、内部软启动、可扩展软启动和跟踪，为广泛的应用提供了灵活且易于使用的平台。轻载时的非连续导通模式和自动频率调制提高了轻载效率。该系列产品所需的外部元件很少，端子布局允许简单的最优PCB布局。保护功能包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。LM43602器件提供16引脚HTSSOP封装（5.1 mm x 6.6 mm x 1.2 mm）和带可润湿侧翼的16引脚VSON封装。

• 调节状态下27 μA的静态电流
• 轻负载下的高效率（DCM和PFM）
• 符合EN55022/CISPR 22 EMI标准
• 集成同步整流
• 可调频率范围：200 kHz至2.2 MHz（默认500 kHz）
• 外部时钟频率同步
• 内部补偿
• 几乎适用于任何组合的陶瓷、聚合物、钽和铝电解电容
• 电源正常标志
• 预偏置负载软启动
• 内部软启动：4.1 ms
• 通过外部电容延长软启动时间
• 输出电压跟踪能力
• 精密使能以编程系统欠压锁定
• 具有打嗝模式的输出短路保护
• 过温热关断保护
• 使用WEBENCH Power Designer创建基于LM43602的定制设计

• 工业电源系统
• 电信系统
• 子AM频段汽车应用
• 通用宽输入电压范围调节
• 高效率负载点调节
