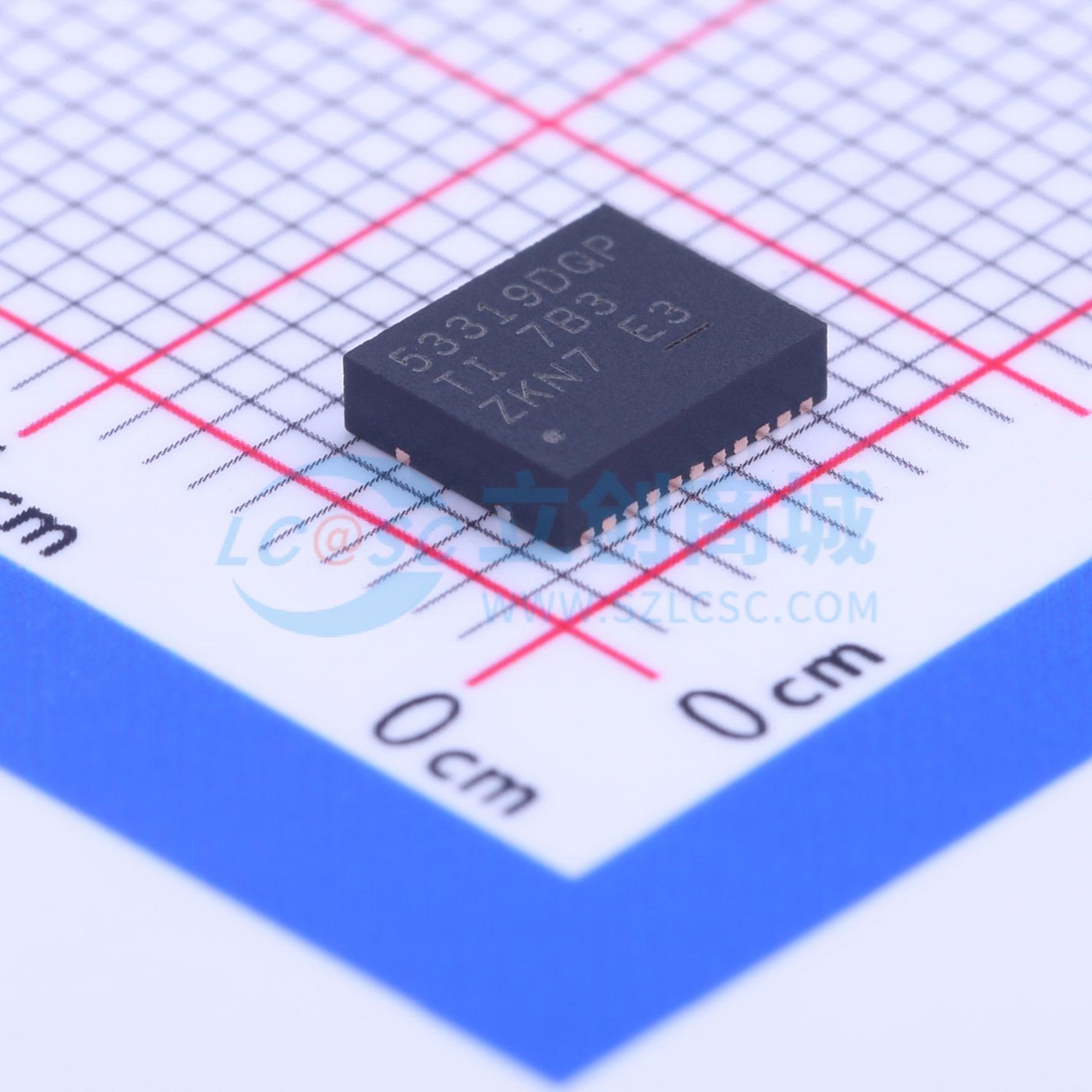

温馨提醒：图片仅供参考，商品以实物为准

TPS53319DQPR

高效14A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53319是一款高效率的14A同步降压转换器,具有Eco-mode控制,适用于服务器/存储、工作站和桌面、电信基础设施等应用。输入电压范围为1.5V至22V,VDD输入电压范围为4.5V至25V,输出电压范围为0.6V至5.5V。该设备具有内置的8A和14A连续输出电流的功率MOSFET,支持单轨输入,具有自动跳过Eco-mode以提高轻载效率,关断电流小于110μA,具有精确的1% 0.6V参考电压,快速瞬态响应的D-CAP模式控制,可选的开关频率范围为250kHz至1MHz,可选的自动跳过或PWM-only操作,内部软启动控制,可选的频率,无需补偿,内置1% 0.6V参考电压,可选的频率,内置升压开关,预充电启动能力,可调过流限制,热补偿,过压、欠压、UVLO和过温保护。
品牌名称: TI(德州仪器)
商品型号: TPS53319DQPR
商品编号: C181971
商品封装: LSON-CLIP-22-EP(5x6)
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

商品概述

TPS53318和TPS53319器件是采用D-CAP模式、集成MOSFET的8A或14A同步开关稳压器。它们设计旨在便于使用、减少外部元件数量，并适用于对空间要求较高的电源系统。这些器件具有精确的1%、0.6V基准电压和集成的升压开关。其竞争特性示例包括：1.5V至22V的宽转换输入电压范围、极少的外部元件数量、用于超快速瞬态响应的DCAP™模式控制、自动跳周期模式操作、内部软启动控制、可选频率以及无需补偿。转换输入电压范围为1.5V至22V，电源电压范围为4.5V至25V，输出电压范围为0.6V至5.5V。这些器件采用5mmx6mm、22引脚QFN封装，工作温度范围为-40℃至85℃。

商品特性

转换输入电压范围：1.5V至22V
VDD输入电压范围：4.5V至25V
在14A负载下，从12V转换至1.5V时效率达91%
输出电压范围：0.6V至5.5V
5V LDO输出支持单轨输入
集成功率MOSFET，连续输出电流为8A（TPS53318）或14A（TPS53319）
自动跳周期节能模式，提高轻载效率
关断电流<110μA
具有快速瞬态响应的D-CAP模式
通过外部电阻可在250kHz至1MHz范围内选择开关频率
可选自动跳周期或仅PWM操作模式
内置1%精度的0.6V基准电压
0.7ms、1.4ms、2.8ms和5.6ms可选的内部电压伺服软启动
集成升压开关
具备预充电启动能力
带热补偿的可调过流限制
过压、欠压、欠压锁定和过温保护
支持全陶瓷输出电容
开漏电源正常指示
采用NexFET功率模块技术
带PowerPAD的22引脚QFN（DQP）封装

应用领域

服务器/存储设备
工作站和台式机
电信基础设施

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~22V
	输出电压	600mV~5.5V
	输出电流	14A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	590uA
	开关管(内置/外置)	内置
	输出类型	可调
