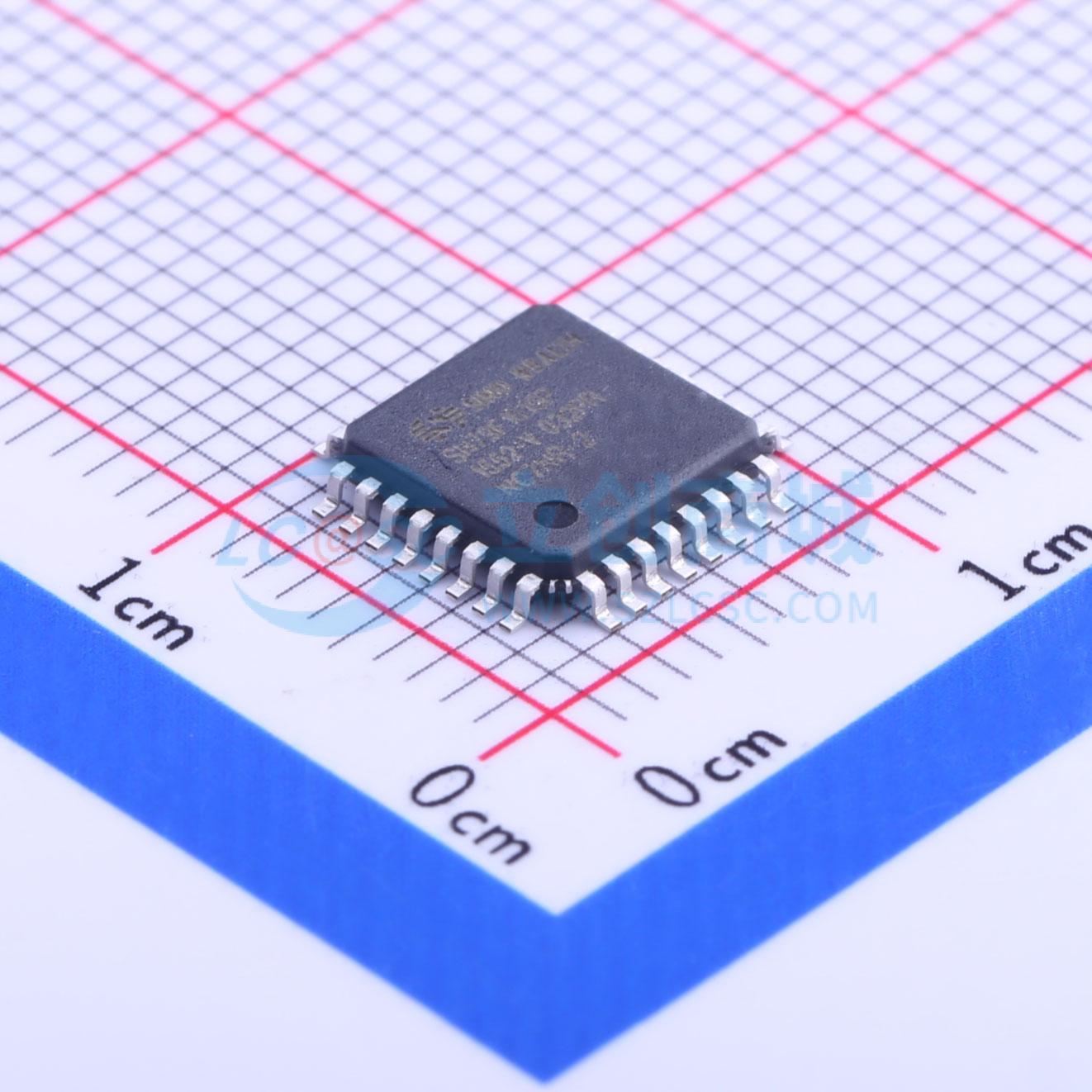

温馨提醒：图片仅供参考，商品以实物为准

SH79F1615P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8051-内核微控制器，
品牌名称: sinowealth(中颖电子)
商品型号: SH79F1615P
商品编号: C182004
商品封装: LQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.768克(g)

商品参数

商品概述

SH79F1615是一种高速高效率8051兼容单片机。在同样振荡频率下，较之传统的8051芯片具有运行更快速，性能更优越的特性。 SH79F1615保留了标准8051芯片的大部分特性，包括内置256字节RAM和2个16位定时器/计数器。此外，SH79F1615还集成了1280字节外部扩展RAM，以及存储程序的16K字节flash，此外还集成2K类EEPROM，用于在系统掉电后保存数据。 SH79F1615还集成了两个多输入模拟比较器，一路放大器，12位集成数字比较功能的高速ADC，以及6输出带死区时间控制的电机控制PWM模块，非常适合于直流无刷电机/永磁同步电机控制。此外，SH79F1615集成了看门狗定时器，上电复位和低电压复位等功能，提供了2种低功耗省电模式。

商品特性

基于8051指令流水线结构的8位单片机
Flash ROM：16K字节
RAM：1.5K字节
类EEPROM：2048字节
工作电压：fOSC = 400k - 27MHz， VDD = 2.4V - 5.5V
高频振荡器（代码选项三选一）：
- 陶瓷谐振器：400k - 16MHz
- 晶体谐振器：400k - 16MHz
- 内部RC高频振荡器：27MHz
低频振荡器：内部RC低频振荡器：128KHz
30个CMOS双向I/O管脚
I/O内建上拉电阻
P2口可增强灌电流能力（代码选项可选增强或标准）
P0/P3口可增强拉电流能力（代码选项可选增强或标准）
4个16位定时器/计数器T0/T1/T2/T3
三个16位带死区控制PWM通道，6路输出，并且具有故障检测功能
中断源：
- 定时器0/1/2/3
- 外部中断0 - 1
- 外部中断4：8输入
- ADC
- EUART
- PWM周期和占空比中断
- 模拟比较器1/2
10 + 1通道12位1M sps高速模数转换器（ADC），自动触发ADC功能，16通道转换结果缓冲功能
内建单输入模拟比较器CMP1
内建多输入模拟施密特比较器CMP2
内建1个模拟放大器OP1
增强型UART
一路8bit无死区PWM3输出
蜂鸣音发生器
内建的低电压复位功能（代码选项）：
- LVR电压1：4.1V
- LVR电压2：2.8V
CPU机器周期：1振荡周期
看门狗定时器（WDT）
内建振荡器预热计数器
低功耗工作模式：
- 空闲模式
- 掉电模式
Flash型
40位可读MCU识别码
工作环境温度：-40 ~ +105℃
封装：
- LQFP32
- QFN32
Flash 存储器包括16 X 1KByte，总共16KB
集成类EEPROM 存储器8 X 256B，总共2KB
在工作电压范围内都能进行编程和擦除操作
支持4种代码保护模式
在线编程（ICP）操作支持写入、读取和擦除操作
支持整体/扇区擦除和编程
编程/擦除次数：
- 程序区：至少10,000次
- 类EEPROM区：至少100,000次
数据保存年限：至少10年

应用领域

直流无刷电机控制
永磁同步电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	30
	ADC(位数)	12bit
	工作电压	2.4V~5.5V
