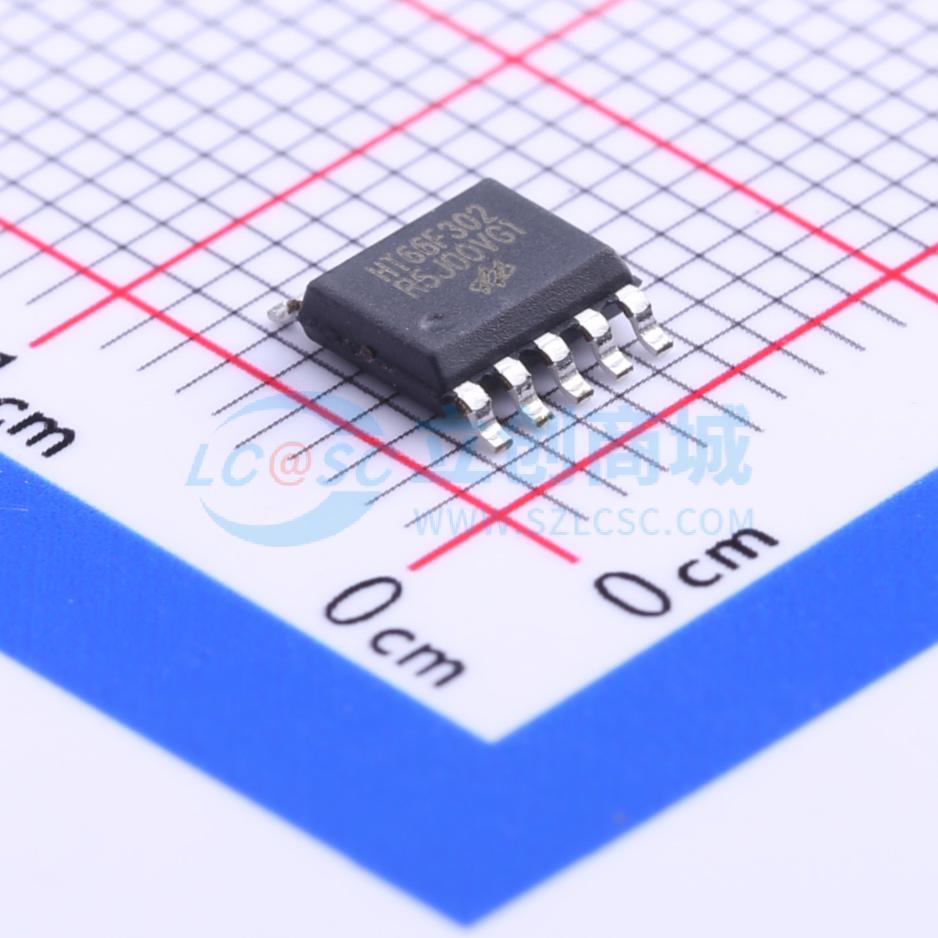

温馨提醒：图片仅供参考，商品以实物为准

HT66F302

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列单片机是 8 位具有高性能精简指令集的 Flash 单片机，具有一系列功能和特性，其 Flash 存储器可多次编程的特性给用户提供了较大的方便。存储器方面，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。在模拟特性方面，该系列单片机包含一个多通道 12 位 A/D 转换器。
品牌名称: HOLTEK(合泰/盛群)
商品型号: HT66F302
商品编号: C182042
商品封装: SOP-10-150mil
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

该系列单片机是 8 位具有高性能精简指令集的 Flash 单片机，具有一系列功能和特性，其 Flash 存储器可多次编程的特性给用户提供了较大的方便。存储器方面，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该系列单片机包含一个多通道 12 位 A/D 转换器。还带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能、PWM 产生功能、捕捉输入及比较匹配输出功能。内部看门狗定时器和低电压复位等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该系列单片机提供了内部振荡器功能选项，且内建完整的系统振荡器，无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

外加时基功能、I/O 使用灵活等其它特性，使该系列单片机可以广泛应用于各种产品中。

商品特性

CPU 特性：
- 工作电压：fS_c_s = 4 MHz：1.8 V ~ 5.5 V；fSYS = 8 MHz：1.8 V ~ 5.5 V
- V_DD = 5 V，系统时钟为 8 MHz 时，指令周期为 0.5 μs
- 提供暂停和唤醒功能，以降低功耗
- 振荡器类型：内部高速 RC – HIRC；内部 32 kHz RC - LIRC；内建 4 MHz/8 MHz 振荡器，无需外部元件
- 多种工作模式：正常、低速、空闲和休眠
- 所有指令都可在 1 或 2 个指令周期内完成
- 查表指令
- 61 条指令多达 2 层堆栈
- 位操作指令
周边特性：
- Flash 程序存储器：1 K × 14
- RAM 数据存储器：64 × 8
- True EEPROM 存储器：32 × 8
- 看门狗定时器功能
- 多达 14 个双向 I/O 口
- 一个与 I/O 口共用引脚的外部中断输入
- 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出
- 双时基功能可提供固定时间的中断信号
- 4 通道 12 - bit 的 A/D 转换器
- 低电压复位功能
- 封装类型：HT66F303：16 - pin NSOP；HT66F302：8 - pin SOP，10 - pin SOP

应用领域

电子仪器测量
环境监测
手持式测量工具
家庭应用
电子控制工具
马达控制

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	程序存储容量	1KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	8
	ADC(位数)	12bit
	工作电压	1.8V~5.5V
