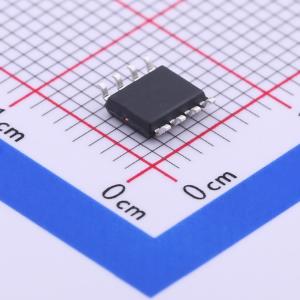

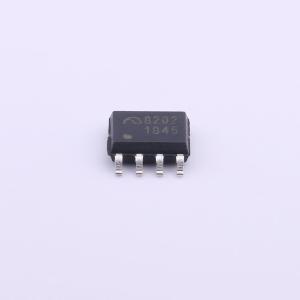

ME8202SG

ME8202是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。正常工作时，PWM开关频率可通过外部编程设置，并可微调至较窄范围。在无负载或轻负载条件下，该IC以扩展“突发模式”运行，以最大限度降低开关损耗。因此可实现更低的待机功耗和更高的转换效率。VDD低启动电流和低工作电流有助于采用ME8202设计出可靠的上电启动电路。因此，可在启动电路中使用大阻值电阻，以最大限度降低待机功耗。内部斜率补偿可提高系统大信号稳定性，并减少高PWM占空比输出时可能出现的次谐波振荡。电流检测输入的前沿消隐功能可消除因缓冲电路二极管反向恢复而产生的信号毛刺，从而大大减少设计中的外部元件数量和系统成本。ME8202提供全面的保护功能，并具备自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、VDD过压钳位和欠压锁定（UVLO）。栅极驱动输出钳位在16V，以保护功率MOSFET。在ME8202中，OCP阈值斜率经过内部优化，可在通用交流输入范围内实现恒定输出功率限制。通过频率混洗技术以及图腾柱式栅极驱动输出的软开关控制，可实现出色的EMI性能。在设计中，将低于20kHz的音调能量降至最低，并消除了运行期间的音频噪声。

• 扩展突发模式控制，提高效率并实现最低待机功耗设计
• 无音频噪声运行
• 外部可编程PWM开关频率
• 内部同步斜率补偿
• 低VDD启动电流（3μA）和低工作电流（1.8mA）
• 外部可编程过温保护（OTP）
• 系统过压保护（OVP）可选片上VDD过压保护功能
• 带迟滞的欠压锁定（UVLO）
• 栅极输出最大电压钳位（16V）
• 线路输入补偿的逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出电流限制（OCP）
• 过载保护（OLP）
• 提供SOP8和DIP8封装

• 电池充电器
• 电脑/电视/机顶盒电源
• 笔记本电脑电源适配器
• 开放式开关电源
