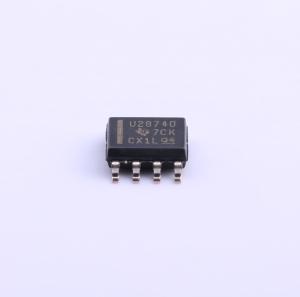

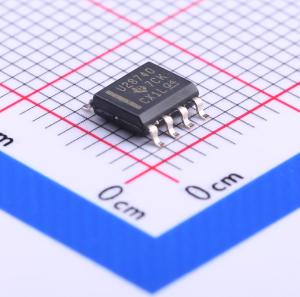

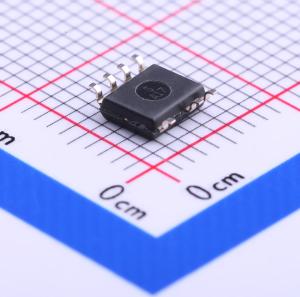

温馨提醒：图片仅供参考，商品以实物为准
UCC28740DR
采用光耦反馈的恒压恒流反激式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC28740 具有光电耦合器反馈的恒压、恒流反激控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC28740DR
- 商品编号
- C182073
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~35V | |
| 开关频率 | 170Hz~100kHz | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 副边反馈 |
商品概述
UCC28740隔离反激式电源控制器采用光耦合器实现恒压（CV）控制，以改善对大负载阶跃的瞬态响应。恒流（CC）调节通过初级侧调节（PSR）技术实现。该器件处理来自光耦合反馈和辅助反激绕组的信息，以精确、高效地控制输出电压和电流。
内部700 V启动开关、动态控制的工作状态和定制的调制曲线支持超低待机功耗，同时不影响启动时间或输出瞬态响应。
UCC28740中的控制算法使工作效率达到或超过适用标准。驱动输出与MOSFET功率开关接口。采用谷底开关的不连续导通模式（DCM）可降低开关损耗。开关频率和初级电流峰值幅度调制（FM和AM）使整个负载和线路范围内的转换效率保持在较高水平。
该控制器的最大开关频率为100 kHz，并始终保持对变压器初级电流峰值的控制。保护功能可控制初级和次级元件的应力。最低开关频率为170 Hz，有助于实现小于10 mW的空载功耗。
商品特性
- 具备小于10 mW的空载功耗能力
- 用于恒压的光耦合反馈和用于恒流的初级侧调节（PSR）
- 可在整个线路和负载范围内实现±1%的电压调节和±5%的电流调节
- 700 V启动开关
- 100 kHz的最大开关频率可实现高功率密度充电器设计
- 谐振环谷底开关操作，实现最高整体效率
- 频率抖动，便于符合EMI标准
- 用于MOSFET的钳位栅极驱动输出
- 过压、欠压和过流保护功能
- SOIC-7封装
- 使用WEBENCH电源设计器，基于UCC28740创建定制设计
应用领域
- 符合USB标准的消费电子适配器和充电器
- 智能手机、平板电脑、相机
- 电视和台式机的待机电源
- 白色家电
