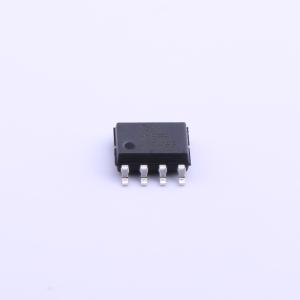

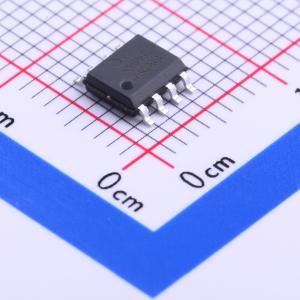

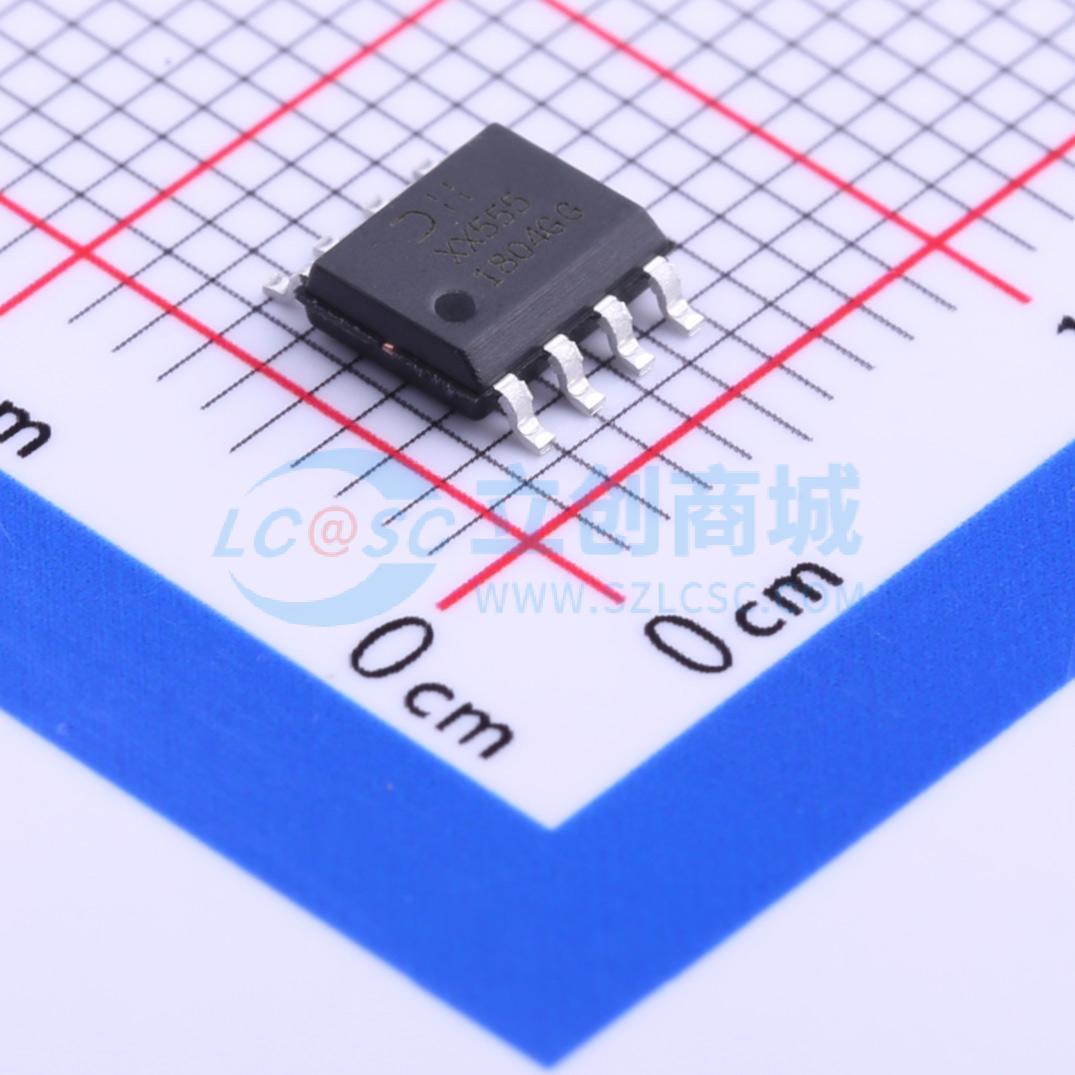

SE555QS-13
汽车级精密定时器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是精密定时电路，能够产生精确的时间延迟或振荡。在延时或单稳态工作模式下，定时间隔由单个外部电阻和电容网络控制。在非稳态工作模式下，频率和占空比可以通过两个外部电阻和一个外部电容独立控制。阈值和触发电平通常分别为Vcc的三分之二和三分之一，这些电平可以通过控制电压端改变
- 品牌名称
- DIODES(美台)
- 商品型号
- SE555QS-13
- 商品编号
- C182034
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | - | |
| 工作电压 | 4.5V~15V | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 占空比可调振荡；复位功能 |
商品概述
SE555Q是一种精密定时电路，能够产生精确的时间延迟或振荡。在延时或单稳态工作模式下，定时间隔由单个外部电阻和电容网络控制。在无稳态工作模式下，频率和占空比可以通过两个外部电阻和一个外部电容独立控制。 阈值和触发电平通常分别为VCC的三分之二和三分之一。这些电平可以通过使用控制电压端子来改变。当触发输入低于触发电平时，触发器置位，输出变为高电平。如果触发输入高于触发电平且阈值输入高于阈值电平，则触发器复位，输出为低电平。复位（RESET）输入可以覆盖所有其他输入，并可用于启动新的定时周期。当RESET变为低电平时，触发器复位，输出变为低电平。当输出为低电平时，在放电（DISCH）和地之间提供低阻抗路径。 输出电路能够吸收或提供高达200mA的电流。工作电源电压范围为5V至15V。使用5V电源时，输出电平与TTL输入兼容。
商品特性
- 定时范围从微秒到小时
- 可实现无稳态或单稳态操作
- 占空比可调
- TTL兼容输出，可吸收或提供高达200mA的电流
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- SE555Q适用于需要特定变更控制的汽车应用；该器件符合AEC - Q100标准，具备PPAP能力，并在通过IATF 16949认证的工厂生产
应用领域
- 汽车应用
