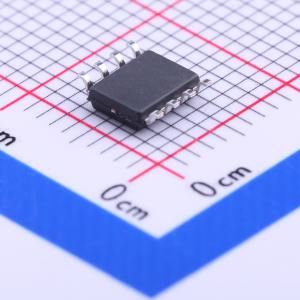

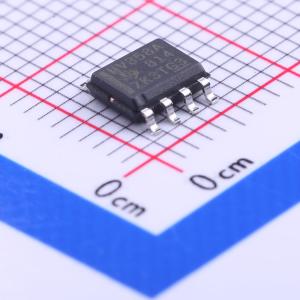

温馨提醒：图片仅供参考，商品以实物为准
LMV358AIDR
双路低压轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV358A 双路、5.5V、1MHz、4mV 失调电压、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV358AIDR
- 商品编号
- C182039
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.24112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.7V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护；EMI滤波/RF抑制 |
商品概述
LMV3xxA是低电压轨到轨输出运算放大器，该系列包括单通道LMV321A、双通道LMV358A和四通道LMV324A，属于低压运算放大器，电源电压范围为2.5V至5.5V，具有轨到轨输出摆幅能力，为空间受限、需要低压运行和高容性负载驱动的应用提供解决方案，容性负载驱动能力为500pF，电阻式开环输出阻抗使其可在远高于此的容性负载下更轻松实现稳定，性能规格类似于LMV3xx器件，稳健设计可简化电路设计，单位增益稳定，集成了RFI和EMI抑制滤波器，过驱情况下不会出现相位反转，采用SOIC、MSOP、SOT-23和TSSOP等业界通用封装。
商品特性
- 低输入失调电压：±1mV
- 具备轨到轨输出能力
- 单位增益带宽：1MHz
- 低宽带噪声：30nV/√Hz
- 低输入偏置电流：10pA
- 低静态电流：70μA/通道
- 单位增益稳定
- 内置RFI和EMI滤波器
- 可在电源电压低至2.5V的情况下运行
- 电阻式开环输出阻抗，在较高电容性负载下更易稳定
- 工作温度范围：-40℃至125℃
- 过驱情况下不会出现相位反转
应用领域
- 烟雾探测器
- 运动检测器
- 可穿戴设备
- 家用电器
- EPOS
- 条形码扫描仪
- 传感器信号调节
- 电源模块
- 个人电子产品
- 有源滤波器
- 暖通空调
- 电机控制
- 低侧电流检测
