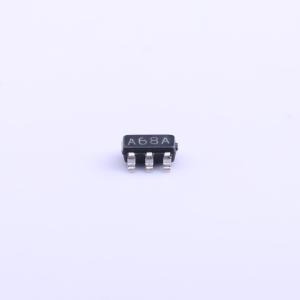

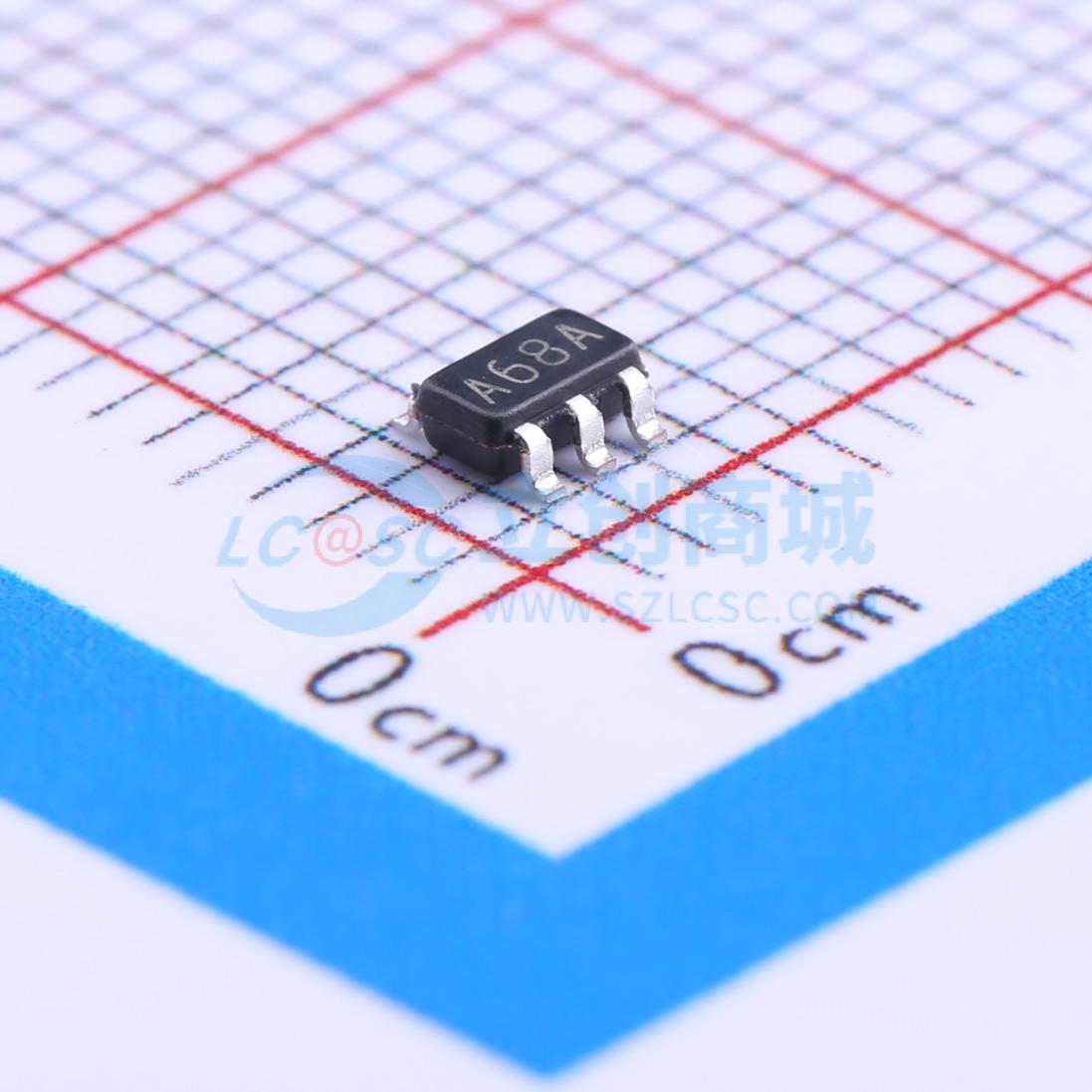

温馨提醒：图片仅供参考，商品以实物为准
LMH6645MFX/NOPB
2.7V、650μA、55MHz，带关断功能的轨到轨输入输出放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMH6645 单通道 2.7V 650μA 55MHz 轨到轨输入和输出放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6645MFX/NOPB
- 商品编号
- C182331
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 55MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 22V/us | |
| 输入偏置电流(Ib) | 400nA | |
| 输入失调电流(Ios) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 17nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 77dB | |
| 静态电流(Iq) | 650uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~12V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMH664x系列是轨到轨输入输出电压反馈放大器，包含单通道的LMH6645、双通道的LMH6646，具备55MHz高速性能，支持2.7V低电压工作，单通道的LMH6647额外具备微功耗关断功能。输入共模电压范围可超出任一电源0.3V，提升了应用灵活性；输出电压范围可延伸至距离任一电源轨仅20mV处，在低电压应用中可实现宽动态范围；每路放大器电源电流仅650μA，仍可提供±20mA的输出电流，满足较重负载的驱动需求；带宽、压摆率、输出电流等关键器件参数受工作电源电压影响较小；LMH6647在应用中，关断状态下关断电流小于50μA，开关导通关断过程特性稳定，转换期间输出波动极小，可用于省电模式与多路复用场景；该系列器件提供多种小型封装，适配占板面积紧凑的应用场景。
商品特性
- 3dB带宽55MHz
- 电源电压范围2.5V~12V
- 压摆率22V/μs
- 每通道电源电流650μA
- 输出短路电流42mA
- 线性输出电流±20mA
- 输入共模电压可超出电源轨0.3V
- 输出电压摆幅距离电源轨仅20mV
- 输入电压噪声17nV/√Hz
- 输入电流噪声0.75pA/√Hz
- LMH6647具备关断功能，关断电流小于50μA，开关转换过程输出波动小
- 提供SOT-23、VSSOP-8、SOIC-8多种小型封装
应用领域
- 有源滤波器
- 高速便携式设备
- 多路复用应用（LMH6647）
- 电流检测缓冲器
- 高速传感器放大器
