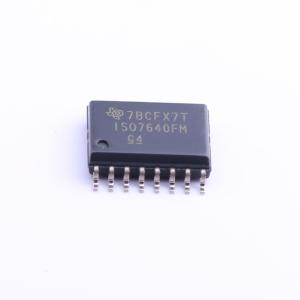

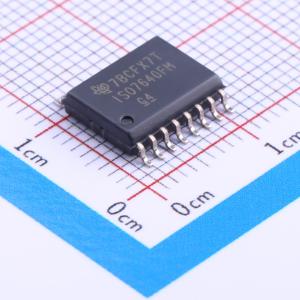

温馨提醒：图片仅供参考，商品以实物为准
ISO7640FMDW
低功耗四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO7640FM 四通道、4/0、150Mbps、默认输出低电平数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7640FMDW
- 商品编号
- C182332
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 4243 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.7V~5.5V | |
| 工作电压(VCCB) | 2.7V~5.5V | |
| 传播延迟(tpd) | 7ns |
商品概述
ISO7640FM和ISO7641FM根据UL和VDE标准，可提供高达6 KV_PK的电流隔离，持续时间为1分钟。根据终端设备标准EN/UL/CSA 60950 - 1和61010 - 1，这些器件在400 VRMS的工作电压下，还通过了高达5 - KVRMS加强隔离认证。ISO7640F和ISO7641F是四通道隔离器；ISO7640F有四个正向通道，ISO7641F有三个正向通道和一个反向通道。后缀F表示在故障安全条件下，输出默认处于低电平状态。M级器件是高速隔离器，能够实现150 Mbps的数据速率，且传播延迟短。 每个隔离通道都有一个逻辑输入和输出缓冲器，它们由二氧化硅（SiO₂）绝缘屏障隔开。这些器件与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。器件具有TTL输入阈值，可在2.7 V、3.3 V和5 V电源下工作。当使用3.3 V或2.7 V电源供电时，所有输入都能承受5 V电压。
商品特性
- 信号速率：150 Mbps
- 低功耗，每通道典型ICC（3.3 V电源）：
- ISO7640FM：25 Mbps时为2 mA
- ISO7641FM：25 Mbps时为2.4 mA
- 低传播延迟：典型值为7 ns
- 故障安全模式下输出默认处于低电平状态
- 宽温度范围：-40℃至125℃
- 典型瞬态抗扰度为50 KV/μs
- 采用SiO₂隔离屏障，使用寿命长
- 可在2.7 V、3.3 V和5 V电源及逻辑电平下工作
- 宽体SOIC - 16封装
- 安全和法规认证：
- 根据UL 1577标准，1分钟内6000 V_PK / 4243 V_RMS
- 根据DIN V VDE V 0884 - 10 (VDE V 0884 - 10):2006 - 12标准，VDE 6000 V_PK瞬态过电压，1414 V_PK工作电压
- CSA组件验收通知5A、IEC 60950 - 1、IEC 61010 - 1和IEC 60601 - 1终端设备标准
- 根据EN/UL/CSA 60950 - 1和EN/UL/CSA 61010 - 1标准，TUV 5 KV_RMS加强绝缘
- 根据GB4943.1 - 2011标准，CQC加强绝缘
应用领域
- 在以下领域替代光耦合器：
- 工业现场总线 – Profibus
- Modbus
- DeviceNet数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组
