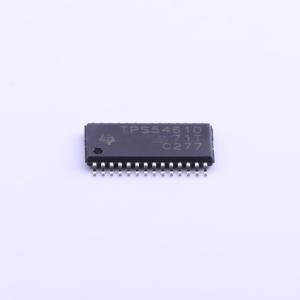

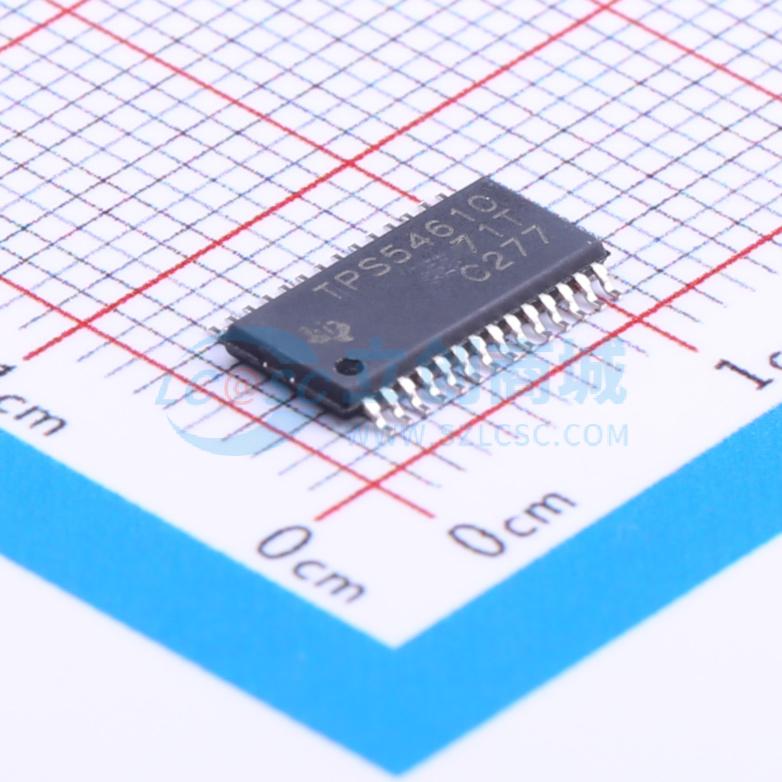

TPS54610PWPR

3V至6V输入，6A输出同步降压PWM开关器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54610是一款3V至6V输入,6A输出的同步降压PWM开关器,集成了所有所需的有源组件,包括高性能电压误差放大器、欠压锁定电路、内部或外部设置的慢启动电路等。适用于低电压高密度分布式电源系统、高性能DSP、FPGA、ASIC和微处理器的负载调节。
品牌名称: TI(德州仪器)
商品型号: TPS54610PWPR
商品编号: C182333
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

作为SWIFT系列直流-直流稳压器的一员，TPS54610低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。具备所列特性的芯片上集成了一个真正的高性能电压误差放大器，可在选择输出滤波器的L和C组件时实现最大性能和灵活性；一个欠压锁定电路，可防止在输入电压达到3‰之前启动；一个内部或外部设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54610采用热增强型28引脚HTSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。德州仪器（TI）提供评估模块和SWIFT设计器软件工具，以帮助快速实现高性能电源设计，满足严苛的设备开发周期要求。

商品特性

30 mΩ、12 A峰值MOSFET开关，在6 A连续输出源电流或灌电流下实现高效率
可调输出电压低至0.9 V，精度为1.0%
宽PWM频率：固定350 kHz、550 kHz或可调280 kHz至700 kHz
可同步至700 kHz
负载受峰值电流限制和热关断保护
集成解决方案减少电路板面积和组件数量

应用领域

低电压、高密度分布式电源系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
便携式计算机/笔记本电脑

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	891mV~5.4V
	输出电流	6A
	开关频率	350kHz；550kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11mA
	开关管(内置/外置)	内置
	输出类型	可调
