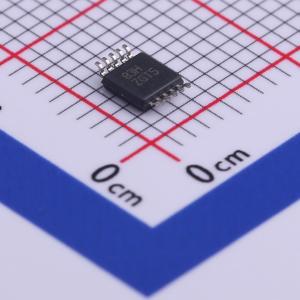

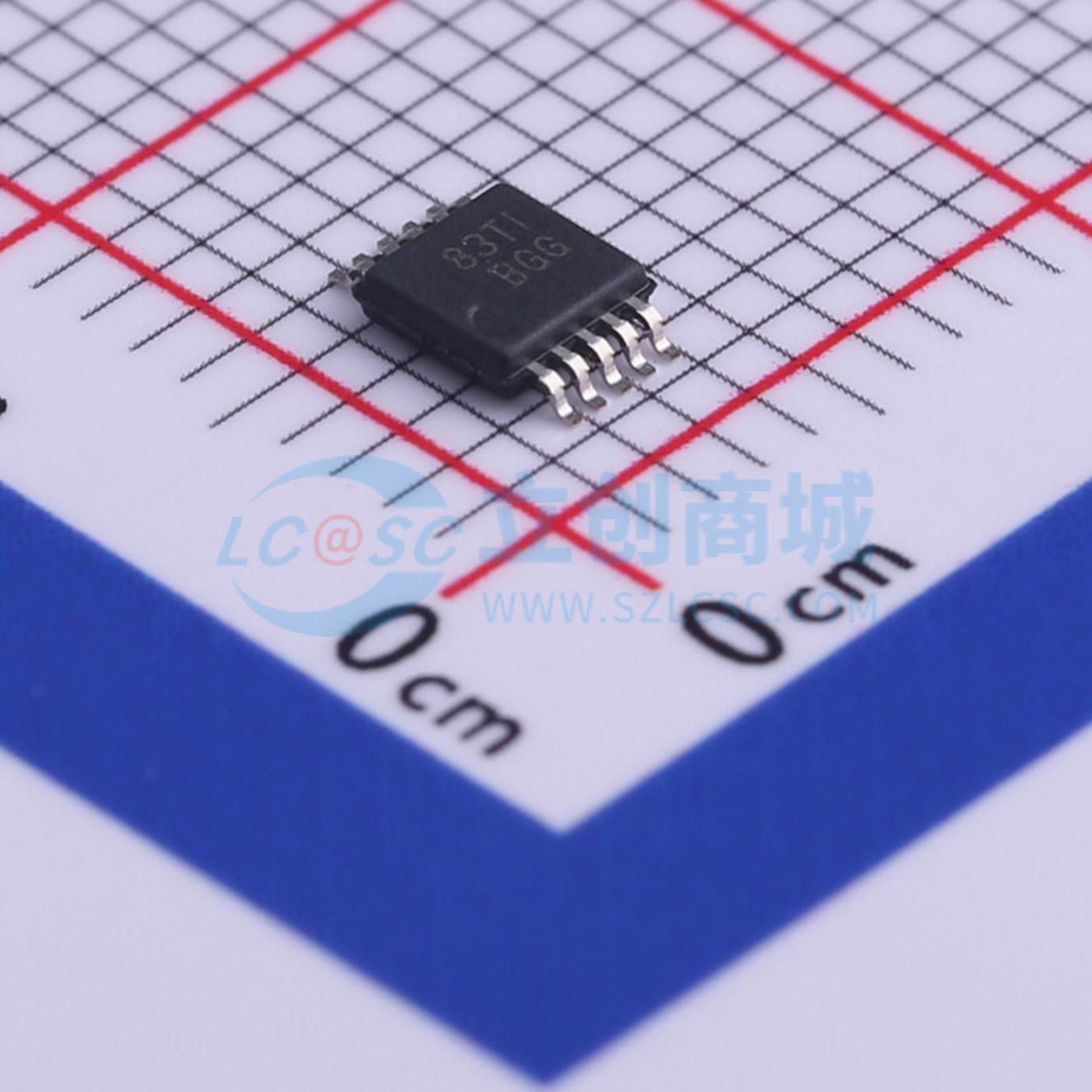

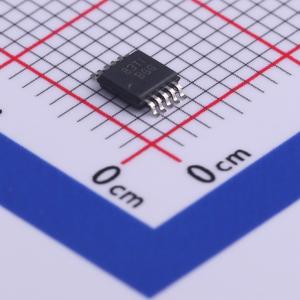

温馨提醒：图片仅供参考，商品以实物为准

TPS62056DGSR

降压型 800mA 2.7V~10V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS62056是一款高效率的800mA同步降压转换器,适用于由1-2节锂离子电池或3-5节镍镉、镍氢或碱性电池供电的系统。该转换器具有高达95%的效率,支持2.7V至10V的输入电压范围,可调输出电压范围为0.7V至6V。典型工作频率为850kHz,支持外部同步,关断模式下静态电流小于2μA。
品牌名称: TI(德州仪器)
商品型号: TPS62056DGSR
商品编号: C182547
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	12uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；频率同步；过流保护；工作状态指示

商品概述

TPS6205x是一系列高效率同步降压DC-DC转换器，适合由1节或2节锂离子电池、3节至5节镍镉、镍氢或碱性电池供电的系统。该器件属于同步脉冲宽度调制PWM转换器，集成N沟道和P沟道功率MOSFET开关，同步整流可提升效率并减少外部元件数量。为在宽负载电流范围内保证效率，轻负载电流时转换器进入节电脉冲频率调制PFM模式。工作频率典型值为850kHz，允许使用小尺寸电感和电容。器件可同步至600kHz~1.2MHz范围的外部时钟信号；为实现低噪声工作，可将转换器设置为强制固定频率PWM模式。关断模式下，电流消耗降至2μA以下。该器件采用10引脚DGS微小型MSOP封装，工作环境温度范围为-40℃~85℃。

商品特性

高效率同步降压转换器，效率可达95
典型静态电流为12μA
工作输入电压范围为2.7V~10V
可调输出电压范围为0.7V~6V
提供1.5V、1.8V、3.3V固定输出电压选项
可同步至最高1.2MHz的外部时钟
节电模式下可在宽负载电流范围内保持高效率
支持100最大占空比，可实现最低压降
强制固定频率PWM工作模式下噪声低
内置软启动功能
具备过温和过流保护功能
采用10引脚MSOP微小型封装

应用领域

蜂窝手机
记事本、PDA和手持电脑
低功耗DSP电源
数码相机和硬盘

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~10V
	输出电压	3.3V
	输出电流	800mA
	开关频率	850kHz
	工作温度	-40℃~+125℃@(TJ)
