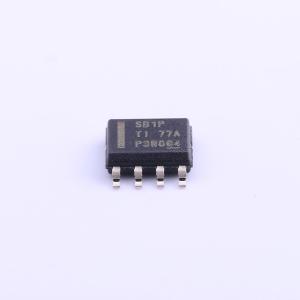

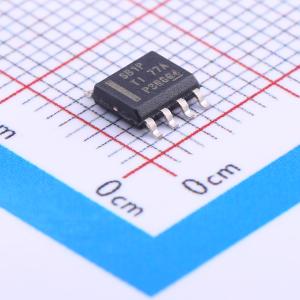

LMR16010PDDAR

60V 1A 低静态电流降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR16010 LMR16010 SIMPLE SWITCHER® 60V 1A 同步降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR16010PDDAR
商品编号: C183084
商品封装: SO-8
包装方式: 编带
商品毛重: 0.181克(g)

商品参数

商品概述

LMR16010是一款60 V、1 A的SIMPLE SWITCHER降压稳压器，集成了高端MOSFET。其输入电压范围宽，为4.3 V至60 V，适用于从工业到汽车等各种应用，可对未稳压电源进行功率调节。该稳压器在睡眠模式下的静态电流为40 µA，适用于电池供电系统。关断模式下超低的1 µA电流可进一步延长电池寿命。宽可调开关频率范围可优化效率或外部元件尺寸。内部环路补偿使用户无需进行繁琐的环路补偿设计，同时也使器件的外部元件数量降至最少。精确的使能输入可简化稳压器控制和系统电源排序。该器件还具备内置保护功能，如逐周期电流限制、热感应及因功耗过大而关断、输出过压保护等。 LMR16010采用带有散热焊盘的8引脚HSOIC封装，热阻低。

商品特性

4.3 V至60 V输入范围
1 A连续输出电流
超低40 µA工作静态电流
155 mΩ高端MOSFET
电流模式控制
开关频率可在200 kHz至2.5 MHz之间调节
可与外部时钟进行频率同步
内置补偿，使用方便
支持高占空比运行
精确使能输入
电源正常标志
1 µA关断电流
热保护、过压保护和短路保护
带PowerPAD的8引脚HSOIC封装

应用领域

汽车电池稳压
工业电源
电信和数据通信系统
通用宽输入电压稳压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~50V
	输出电流	1A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
