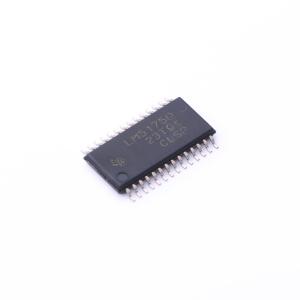

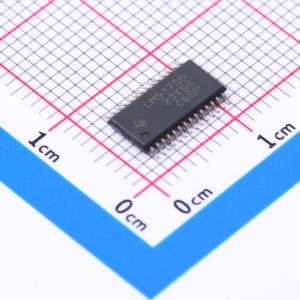

温馨提醒：图片仅供参考，商品以实物为准

LM5175QPWPRQ1

宽VIn同步4开关降压 - 升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5175-Q1 符合 AEC-Q100 标准的 42V 宽输入电压 4 开关同步降压/升压控制器
品牌名称: TI(德州仪器)
商品型号: LM5175QPWPRQ1
商品编号: C187912
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

LM5175-Q1 是一款同步四开关降压 - 升压 DC/DC 控制器，能够将输出电压稳定在输入电压、高于输入电压或者低于输入电压的某一电压值上。LM5175-Q1 可在 3.5V 至 42V 的宽输入电压范围内运行（最大值为 60V），支持各类应用。 LM5175-Q1 在降压和升压工作模式下均采用电流模式控制，以提供出色的负载和线路调节性能。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。该器件还具有可编程软启动功能，并且提供诸如逐周期电流限制、输入欠压锁定(UVLO)、输出过压保护(OVP) 和热关断等各类保护特性。此外，LM5175-Q1 特有可选择的连续导通模式(CCM) 或断续导通模式(DCM)、可选平均输入或输出电流限制、可降低峰值电磁干扰(EMI) 的可选扩展频谱以及应对持续过载情况的可选断续模式保护。

商品特性

适用于汽车电子应用，具有符合 AEC - Q100 标准的下列结果：
器件温度 1 级： - 40°C 至 + 125°C 的环境运行温度范围
器件人体模型(HBM) 静电放电(ESD) 分类等级 2
器件组件充电模式(CDM) ESD 分类等级 C4B
单电感降压 - 升压控制器，用于升压/降压 DC/DC 转换
宽 V_IN 范围：3.5V 至 42V，最大值为 60V
灵活的 V_OUT 范围：0.8V 至 55V
V_OUT 短路保护
高效降压 - 升压转换
可调开关频率
可选频率同步和抖动
集成 2A 金属氧化物半导体场效应晶体管(MOSFET) 栅极驱动器
逐周期电流限制和可选断续模式
可选输入或输出平均电流限制
可编程的输入欠压闭锁(UVLO) 和软启动
电源正常和输出过压保护
可利用脉冲跳跃来选择连续导通模式(CCM) 或断续导通模式(DCM)
薄型小外形尺寸(HTSSOP) - 28 封装

应用领域

汽车起停系统
备用电池和超级电容充电
工业 PC 用电源
USB 供电 LED 照明

优惠活动

9.7折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3.5V~42V
	输出电压	800mV~55V
	输出电流	-
	开关频率	100kHz~600kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
